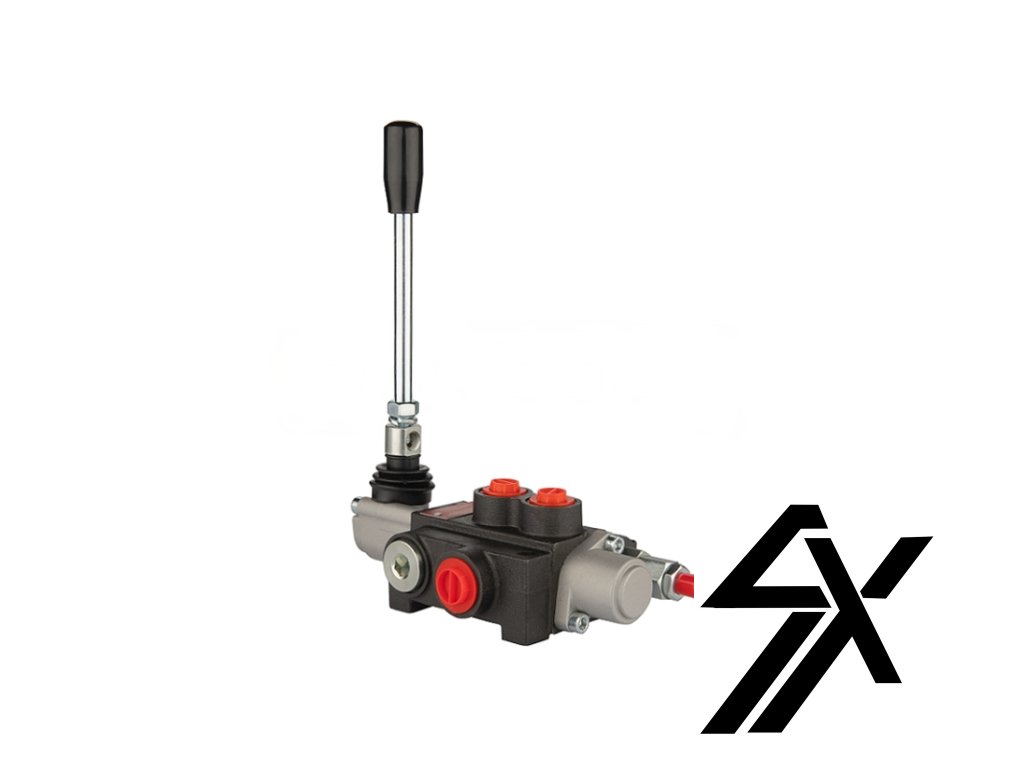

1-sekčný hydraulický rozvádzač 10 l/min P40 s prípojkami 16/14 Hydrolider

Kód: 1.10.01.01.1614
Neohodnotené
Značka: Hydrolider
€32,10
Externý sklad 2-4dni

1-sekčný hydraulický rozvádzač 10 l/min P40 s prípojkami 16/14 Hydrolider

1-SEKČNÝ HYDRAULICKÝ ROZVÁDZAČ P40A1GKZ1 S PRIPOJENÍM S VÝSTUPOM M16x1,5 a M14x1,5

Detailné informácie

Garancia doručenia
nepoškodeného tovaru
Doprava zdarma
Doprava zdarma
Pri objednávke nad 150€
Doručenie do druhého dňa
Doručenie do druhého dňa
na akúkoľvek adresu ak je tovar skladom

Podrobný popis

Symbol: 1/10/01/01/1614
Výrobca dielu: Hydroleader
Aplikácia:

Určené na ovládanie jednostranného alebo obojstranného valca. Má výstup tlaku N potrebný na sériové pripojenie alebo na inštaláciu rozvádzača ako ďalšieho do existujúceho systému.

Rozvádzač je určený pre rôzne typy strojov ako sú: poľnohospodárske stroje, traktory, postrekovače, tourery, kyklopy, nakladače HDS, stavebné stroje, nakladače, bagre, zametače, priemyselné stroje a iné hydraulicky ovládané zariadenia.

Maximálny prietok: 10 l/min
ovládanie: jednostranný alebo obojstranný valec
Počet sekcií: 1
Vnútorné závity v tele: napájanie: G 1/2'' ; návrat: G 1/2''; sekcie: G 3/8''
Pripojovacia sada a pripojenie hadice:

Všetky spoje ponúkané v súprave majú NBR tesnenie, ktoré zaisťuje tesné spojenie s rozdeľovačom. Na strane hydraulického vedenia majú prípojky 24° hrdlo prispôsobené pre hadice s koncovkami DKOL, DKOL-90, DKOL-45 s typickým 24° upínacím kužeľom. Spojenie s hadicami nevyžaduje dodatočné tesnenie.

  • Výstupný závit na zdroji [P]: M16x1,5
  • Výstupný závit na spiatočke [T]: M16x1,5
  • Výstupný závit na sekcii [A/B]: M14x1,5
Maximálny prívodný tlak: 315 bar
Maximálny spätný tlak: 50 barov
Maximálny tlak v sekciách: 300 barov
Ovládanie pákou:
  • Trojpolohová páka (1 - 0 - 2), odpružená, čo znamená, že sa sama vráti do zvislej polohy.
  • Neutrálna poloha 0 (páka nastavená vertikálne), piestnica valca stojí - olej ide do prepadu.
  • Pracovná poloha 1 (páka nastavená v prednej diagonálnej polohe), piestna tyč valca sa vysunie.
  • Pracovná poloha 2 (páka nastavená šikmo dozadu), piestna tyč valca sa zasúva.

Prepadový ventil:

Otvárací tlak prepúšťacieho ventilu sa zvyšuje úmerne so zvyšujúcim sa prietokom:

  • 165 bar pri 5 l/min
  • 170 bar pri 10 l/min

Sady na presné meranie tlaku nájdete v sekcii Manometre - meracie súpravy. Pred spustením sa odporúča skontrolovať a nastaviť vhodný tlak. Možnosť samoregulácie, zmena plného otočenia o 30 bar.

Prípustná teplota okolia: -40 °C až +60 °C
Prípustná teplota oleja: -15 °C až +80 °C
Odporúčaný hydraulický olej: na báze minerálneho oleja, napr. HL 32 alebo HL 46

Dodatočné parametre

Kategória: Rozvádzač 10L/min
Záruka: 2 roky
