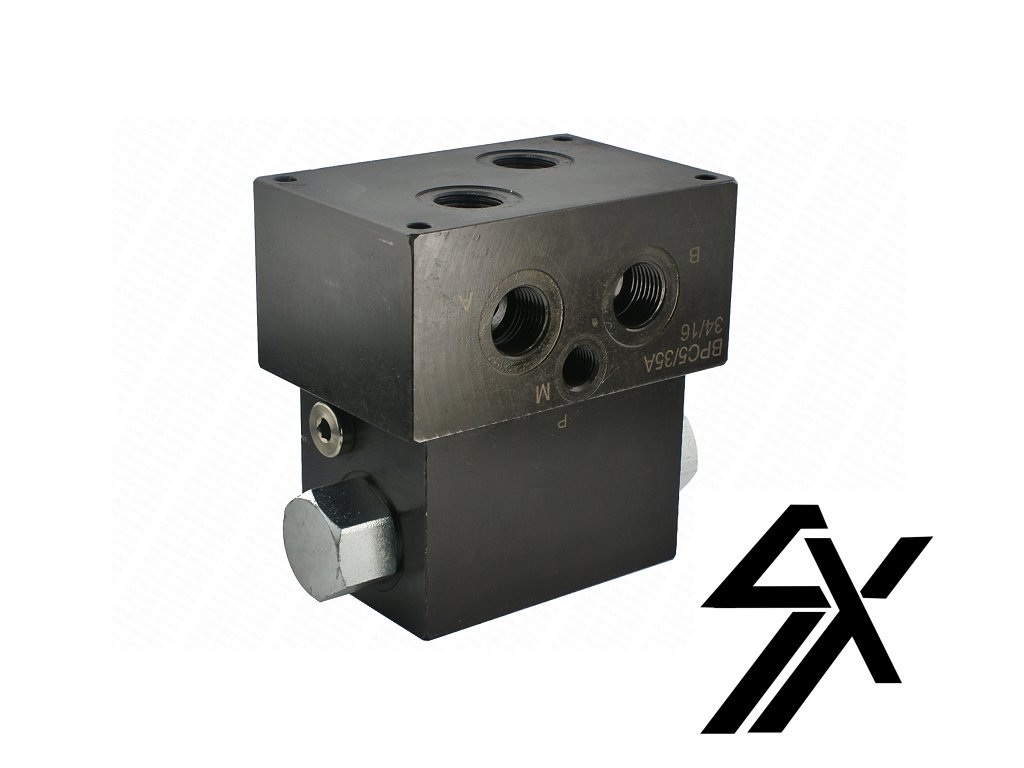

Automatický prepínací ventil pre škrabku na hnoj: 1/2" prietok: 80 l/min maximálny tlak: 350 bar
Kód: 1.35.58.015
Podrobný popis
Je široko používaný v hydraulických systémoch v poľnohospodárstve, stavebníctve a priemysle.
Primárne sa používa spätný ventil, nazývaný aj prepínací alebo automatický ventil
hlavne na cyklické spínanie pohybu pohonu v škrabkách na hnoj.
Ventil pripojený na konštantný tlak oleja, napr. z čerpadla alebo rozdeľovača, spôsobuje cyklickú prevádzku
dvojčinný pohon. T.j. aktuátor vykonáva nepretržitý pohyb tam a späť
striedavé vysúvanie a zasúvanie piestnej tyče.
VŠEOBECNÉ INFORMÁCIE:
Pripojenie: Pripojte P a T k elektrickej sieti a A a B k prijímaču, napr.
Maximálny prietok: 80L/min
Počet hydraulických otvorov v tele: 4
Vnútorné závity v tele [BSP]: 1/2''
Vnútorný závit v tele pre tlakomer [BSP]: 1/4''
Materiál: modrá oceľ
ROZSAH TLAKU:
Maximálny povolený tlak: 350 bar
Výrobné nastavenie prepúšťacieho ventilu: 250 bar
Možnosť nastavenia prepúšťacieho ventilu: 70 - 350 bar
Nastavenie prepínacieho ventilu cyklu: 180 bar (nie je nastaviteľné)
TEPLOTNÝ ROZSAH A TYP OLEJA:
Prípustná teplota okolia: -40 C až +60 C
Prípustná teplota oleja: -15 C až +80 C
Typ oleja: Hydraulický olej na báze minerálneho oleja
GRAFICKÁ SCHÉMA:
Technické údaje
| Maximálny tlak: | 350 barov |
| Nominálny tlak: | 250 bar |
| Úloha v systéme | Prepnutie toku na iny okruh |
| Typ ovládania: | Stroj |
| Pripojenie | G 1/2"". |
Dodatočné parametre
| Kategória: | Poistný ventil VABP |
|---|---|
| Záruka: | 2 roky |
