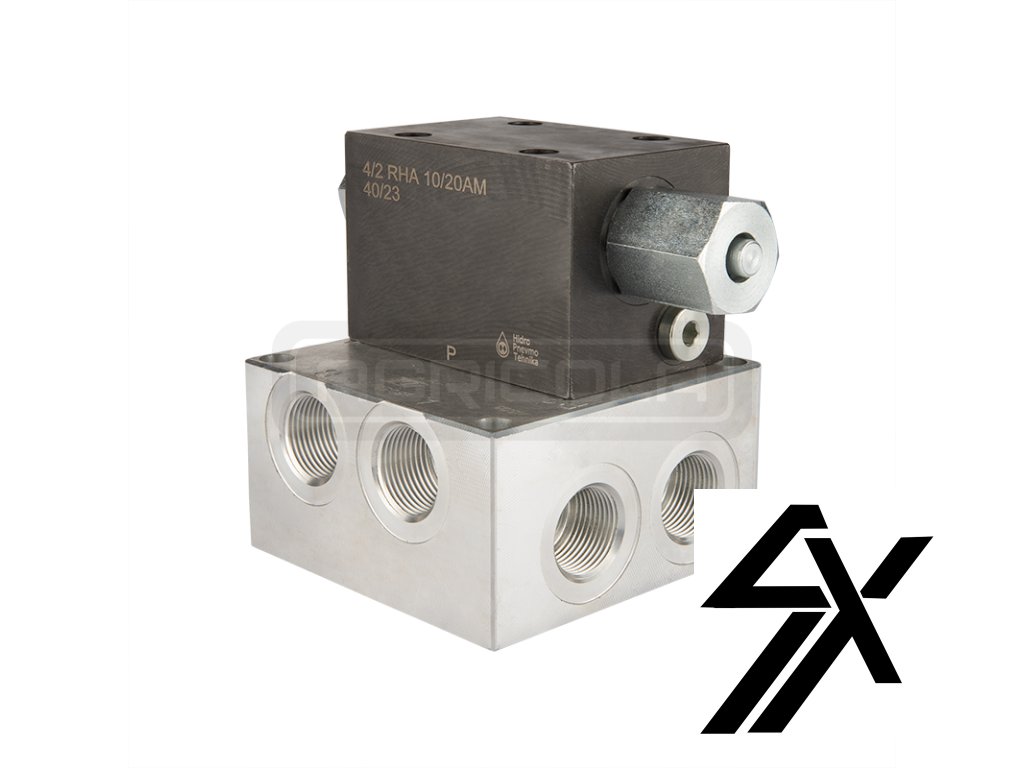

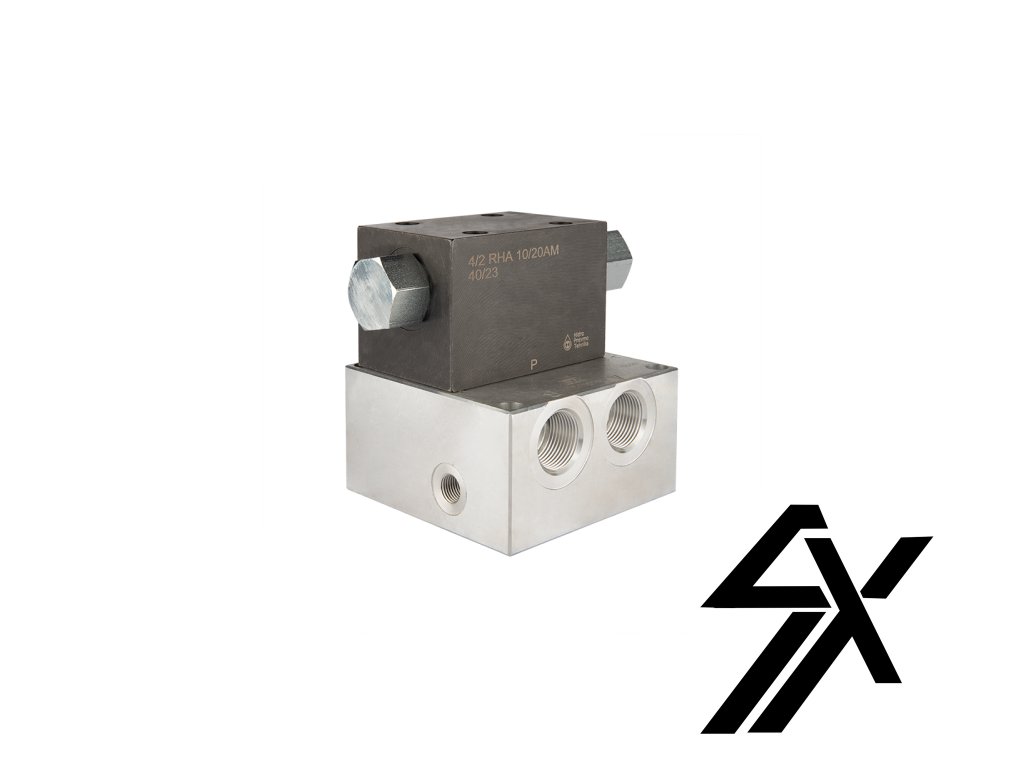

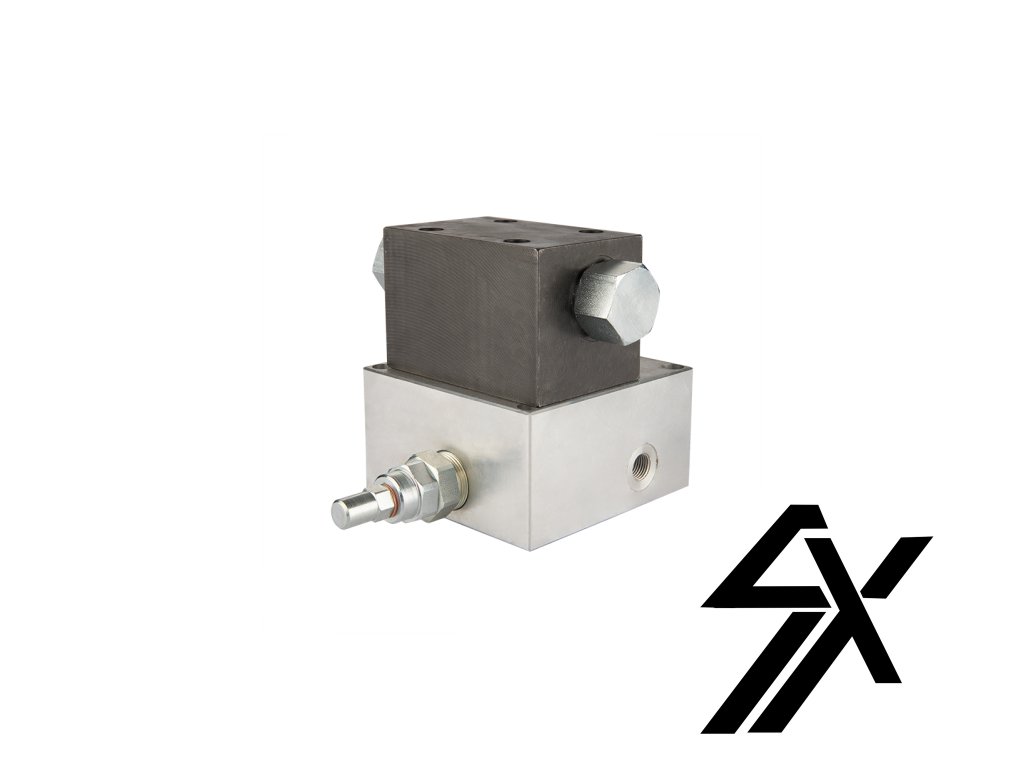

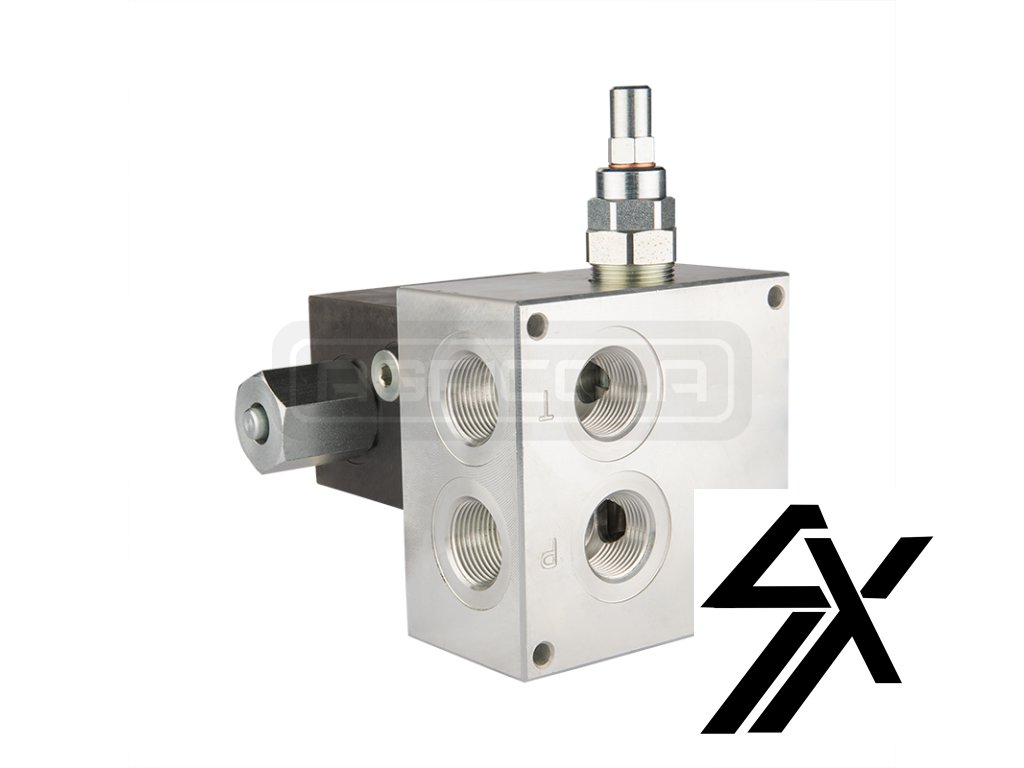

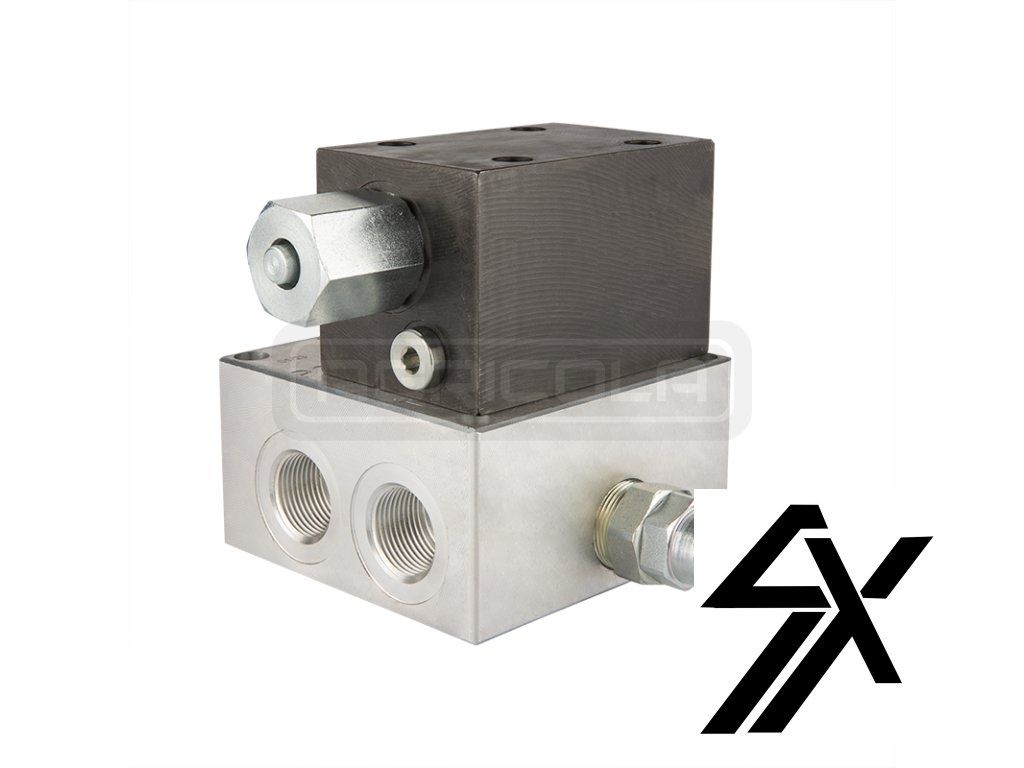

Automatický cetop prepínací ventil pre škrabku na hnoj: 1/2" prietok: 80 l/min maximálny tlak: 350 bar
Kód: 1.35.58.025Podrobný popis
Aplikácia: |
Je široko používaný v hydraulických systémoch v poľnohospodárstve, stavebníctve a priemysle. Reverzný ventil, nazývaný aj spínací alebo automatický, sa používa predovšetkým na cyklické spínanie pohybu piestnice pohonu Odporúča sa na automatické ovládanie pohonu v stieračoch hnoja alebo štiepačkách dreva. |
Princíp činnosti: |
Ventil pripojený k trvalému zdroju oleja, napr. z čerpadla alebo rozdeľovača, spôsobuje cyklický chod dvojčinného pohonu. Piestna tyč ovládača vykonáva nepretržitý pohyb tam a späť, pričom sa striedavo vysúva a zasúva. Ventil, ktorý uvoľňuje pohyb pohonu pri výpadku prúdu. Prídavné prepínacie ventily umožňujú individuálne nastavenie spínacieho tlaku v oboch krajných polohách piestnice. |
Pripojenie: |

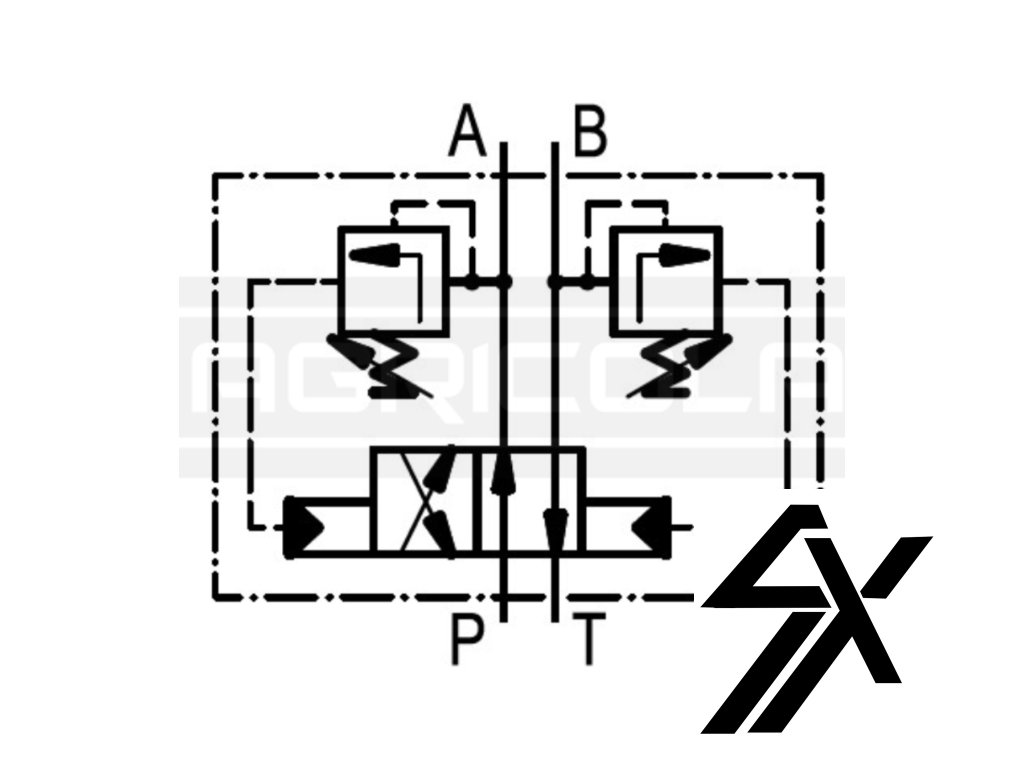

Pripojte P a T k prívodnému vedeniu, napr. k časti v potrubí alebo k čerpadlu a nádrži. Pripojte A a B k prijímaču, napr. Pripojte M k manometru (voliteľné) alebo ho zapojte zástrčkou (nie je súčasťou dodávky). |
Maximálny prietok: |
80 l/min |
Počet hydraulických otvorov v tele: |
4 |
Vnútorné závity v tele [BSP]: |
1/2" |
Vnútorný závit v tele pre manometer [BSP]: |
1/4" |
Materiál: |
modrá oceľ |
Maximálny povolený tlak: |
350 bar |
Výrobné nastavenie hlavného poistného ventilu: |
250 bar |
Možnosť nastavenia hlavného prepadového ventilu: |
70 - 350 bar |
Výrobné nastavenie prepínacích ventilov cyklu: |
180 bar |
Rozsah nastavenia prepínacích ventilov: |
50 - 200 barov |
Dodatočné parametre
Kategória: | Poistný ventil VABP |
---|---|
Záruka: | 2 roky |
