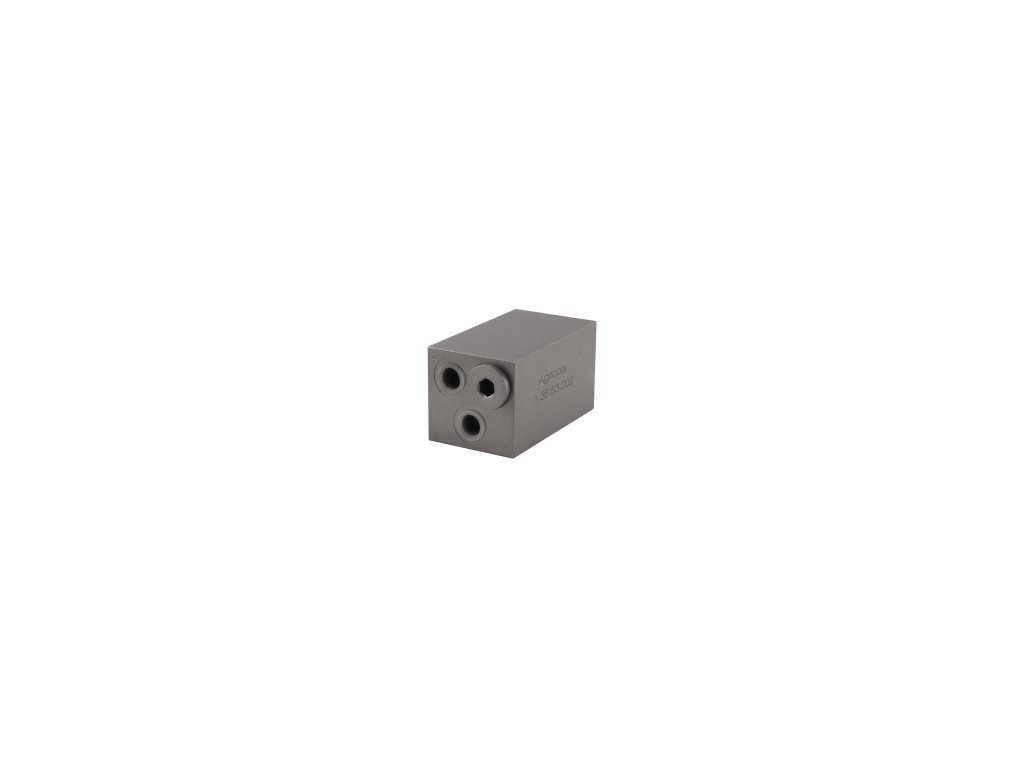

HYDRAULICKÝ VENTIL PRE ZNAČOVAČ OSIVA VDFSDE 3/8" PRE SEJAČ S DVOCH OBOJSTRANNÝMI VALCAMI
Kód: 1.35.53.002.1
Súvisiaci tovar
Podrobný popis
HYDRAULICKÝ VENTIL PRE ZNAČOVAČ OSIVA VDFSDE 3/8"
PRE SEJAČ S DVOCH OBOJSTRANNÝMI VALCAMI
AKCIE
| Symbol: | 1.35.53.002.1 |
| Výrobca dielu: | Hydroleader |
| Aplikácia: |
Je široko používaný v hydraulických systémoch v poľnohospodárstve, stavebníctve a priemysle. Tento ventil sa používa na hydraulické ovládanie značkovačov v sejačkách, sadzačkách zemiakov a podobných strojoch. Po správnom pripojení ventilu k pohonom môže operátor ľubovoľne prepínať polohu značiek bez opustenia kabíny traktora. Prispôsobené pre sejacie stroje, v ktorých sú značkovače ovládané pomocou dvoch dvojčinných valcov. Ventil umožňuje ovládanie sejačky v traktoroch s dvomi hydraulickými výstupmi alebo cez jednu sekciu s výstupmi A a B v hydraulickom rozvádzači. |
| Maximálny prietok: |
40 l/min |
Počet hydraulických otvorov v tele: |
6 |
|
Vnútorné závity v tele: |
BSP 3/8" |
|
Materiál: |
pozinkovaná oceľ |
|
Maximálny povolený tlak: |
250 bar |
|
Prípustná teplota okolia: |
-40 °C až +60 °C |
|
Prípustná teplota oleja: |
-15 °C až +80 °C |
Typ oleja: |
Hydraulický olej na báze minerálneho oleja |
Pripojenie: |
Pripojte V1 a V2 k elektrickému vedeniu, napr. do zásuviek v traktore alebo dvoch portov A a B v sekcii rozvádzača. Pripojte jednu stranu A a B z ventilu k portom C2 na dvojčinných pohonoch. Pripojte druhú stranu A a B z ventilu k portom C1 na pohonoch. |
Postupnosť udalostí po uvoľnení tlaku oleja na V2: |
Značka A sa vysúva - Značka A sa zasúva - Značka B sa vysúva - Značka B sa zasúva |
Výhody ventilu VDFSDE: |
v porovnaní s jedným VDFS je možné pripojiť všetky štyri káble od obojstranných pohonov do jednej kocky. Pomocou VDFS môžeme ku kocke pripojiť iba dva káble od pohonov a ďalšie dva je potrebné premostiť odpaliskom a pripojiť k traktoru samostatným káblom. |
