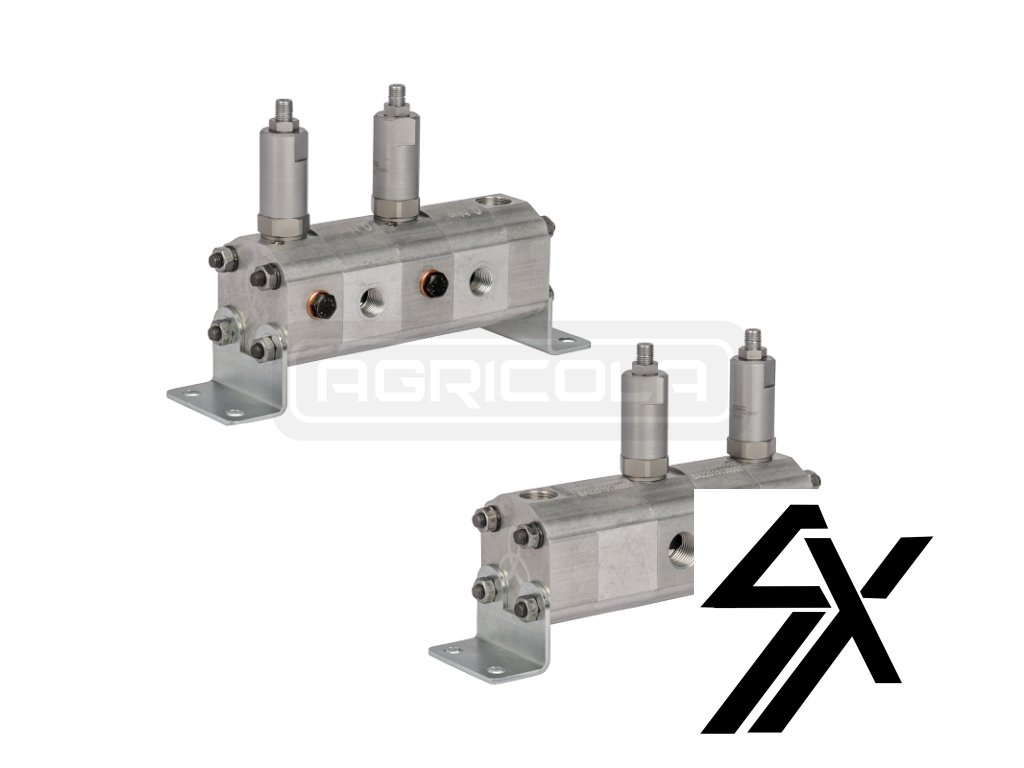

Presný ozubený delič prietoku oleja GR10 2x3,2cm3 1xIN - 2xOUT s vyrovnávacími ventilmi. Rozsah vstupného prietoku oleja: 7,6 - 21,6L/min.
Kód: 1.22.10.2.32.1.2
Súvisiaci tovar
Podrobný popis
Presný ozubený delič prietoku oleja GR10 2x3,2cm3 1xIN - 2xOUT s vyrovnávacími ventilmi. Rozsah vstupného prietoku oleja: 7,6 - 21,6L/min.
| Symbol: | 1.22.10.2.32.1.2 |
| Výrobca dielu: | Modré Ascend Inštalatérske práce |
| Aplikácia: | Presný delič prevodov, navrhnutý tak, aby rovnomerne rozdelil hlavný prúd oleja na dva rovnaké prúdy. Určené pre zariadenia a stroje, ktoré vyžadujú presné rozdelenie prúdu oleja bez ohľadu na vstupný tlak a zaťaženie prevádzkových prijímačov ako sú motory alebo akčné členy. Delič pracuje rovnako presne, keď olej prúdi v opačnom smere.
Kompaktný dizajn nevyžaduje veľa miesta a ponúka veľmi široké možnosti použitia. Používa sa hlavne na ovládanie rôzne zaťažených hydraulických servopohonov alebo hydromotorov pracujúcich súčasne a ich bezproblémový chod je technickou prioritou. Vyrovnávacie resetovacie ventily namontované na každej sekcii deliča umožňujú resetovanie chyby po každom dokončenom cykle pohonov alebo motorov. Delič s ventilmi na odstránenie chýb sa odporúča pre stroje, v ktorých servopohony alebo motory pracujú vo veľkom počte cyklov, kde existuje riziko hromadenia chýb pri delení prúdu oleja. |
| Počet vstupných kanálov IN: | 1 |
| Počet výstupných kanálov OUT: |
2 |
| Jednodielna nasiakavosť: |
3,2 cm3/ot |
| Minimálne otáčky: |
1200 ot./min |
| Maximálne otáčky: |
3500 ot./min |
| Rozsah vstupného prietoku: |
od 7,6 do 21,6 l/min |
| Výkon na všetkých výstupoch v rozsahu: |
od 3,8 do 10,8 l/min |
| Vstupné vlákno: | 1/2" |
| Výstupné vlákna: | 3/8" |
| Závit vypúšťacieho portu: | 1/2" |
| Maximálna súbežnosť s resetovacími ventilmi: |
100% |
| Kompenzácia chyby: |
aktívne vyrovnávacie resetovacie ventily po každom dokončenom cykle |
| Maximálny tlak v nepretržitej prevádzke: |
220 bar |
| Maximálny tlak v dočasnej prevádzke: |
280 bar |
| Rozsah tlaku vyrovnávacích ventilov: |
70 - 210 bar |
| Výrobné nastavenie vyrovnávacích ventilov: |
150 bar |
| Odporúčané ΔP: (rozdiel tlakov na jednotlivých sekciách) |
> 40 barov |
Technické údaje
| Typ montáže: | skrutky M8 |
| Rozsah vstupného prietoku | 7,6 - 21,6 l/min |
| Počet výstupných kanálov | 2 |
| Nominálny tlak: | 220 bar |
| Ďalšie funkcie: | Vyvažovacie ventily na sekciách |
| Počet sekcií: | 2 |
| Maximálny tlak: | 280 bar |
| Rozsah prietoku na každom výstupe | 3,8 - 10,8 l/min |
Dodatočné parametre
| Kategória: | Presné zubové |
|---|---|
| Záruka: | 2 roky |
