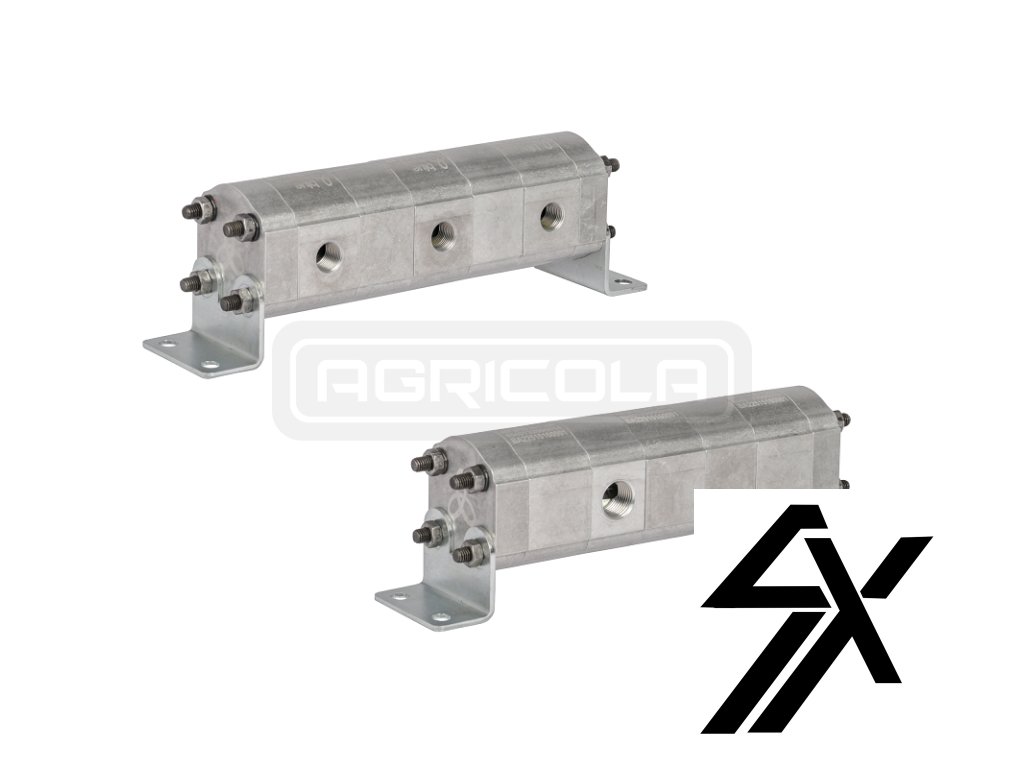

Presný ozubený delič prietoku oleja GR10 3x1,2cm3 1xIN - 3xOUT bez vyrovnávacích ventilov. Rozsah vstupného prietoku oleja: 4,5 - 12,6L/min.
Kód: 1.22.10.3.12.1.1
Garancia doručenia
nepoškodeného tovaru
Doprava zdarma
Pri objednávke nad 150€
Doručenie do druhého dňa
na akúkoľvek adresu ak je tovar skladom
Súvisiaci tovar
Podrobný popis
Presný ozubený delič prietoku oleja GR10 3x1,2cm3 1xIN - 3xOUT bez vyrovnávacích ventilov. Rozsah vstupného prietoku oleja: 4,5 - 12,6L/min.
| Symbol: | 1.22.10.3.12.1.1 |
| Výrobca dielu: | Modré Ascend Inštalatérske práce |
| Aplikácia: | Presný delič prevodov, navrhnutý tak, aby rovnomerne rozdelil hlavný prúd oleja na dva rovnaké prúdy. Určené pre zariadenia a stroje, ktoré vyžadujú presné rozdelenie prúdu oleja bez ohľadu na vstupný tlak a zaťaženie prevádzkových prijímačov ako sú motory alebo akčné členy. Kompaktný dizajn nevyžaduje veľa miesta a ponúka veľmi široké možnosti použitia. Používa sa hlavne na ovládanie rôzne zaťažených hydraulických servopohonov alebo hydromotorov pracujúcich súčasne a ich bezproblémový chod je technickou prioritou. |
| Počet vstupných kanálov IN: | 1 |
| Počet výstupných kanálov OUT: |
3 |
| Jednodielna nasiakavosť: |
1,2 cm3/ot |
| Minimálne otáčky: |
1200 ot./min |
| Maximálne otáčky: | 3500 ot./min |
| Rozsah vstupného prietoku: |
od 4,5 do 12,6 l/min |
| Výkon na všetkých výstupoch v rozsahu: |
od 1,5 do 4,3 l/min |
| Vstupné vlákno: | 1/2" |
| Výstupné vlákna: | 3/8" |
| Maximálna súbežnosť: |
97% pri zachovaní odporúčaných parametrov tlaku ΔP. Keď sa tlakový rozdiel na výstupoch zväčší, zníži sa súbeh približne o 1 % na 10 barov. |
| Kompenzácia chyby: |
žiadne kompenzačné ventily na odstránenie chýb |
| Maximálny tlak v nepretržitej prevádzke: |
220 bar |
| Maximálny tlak v dočasnej prevádzke: |
280 bar |
| Odporúčané ΔP: (rozdiel tlakov na jednotlivých sekciách) |
> 40 barov |

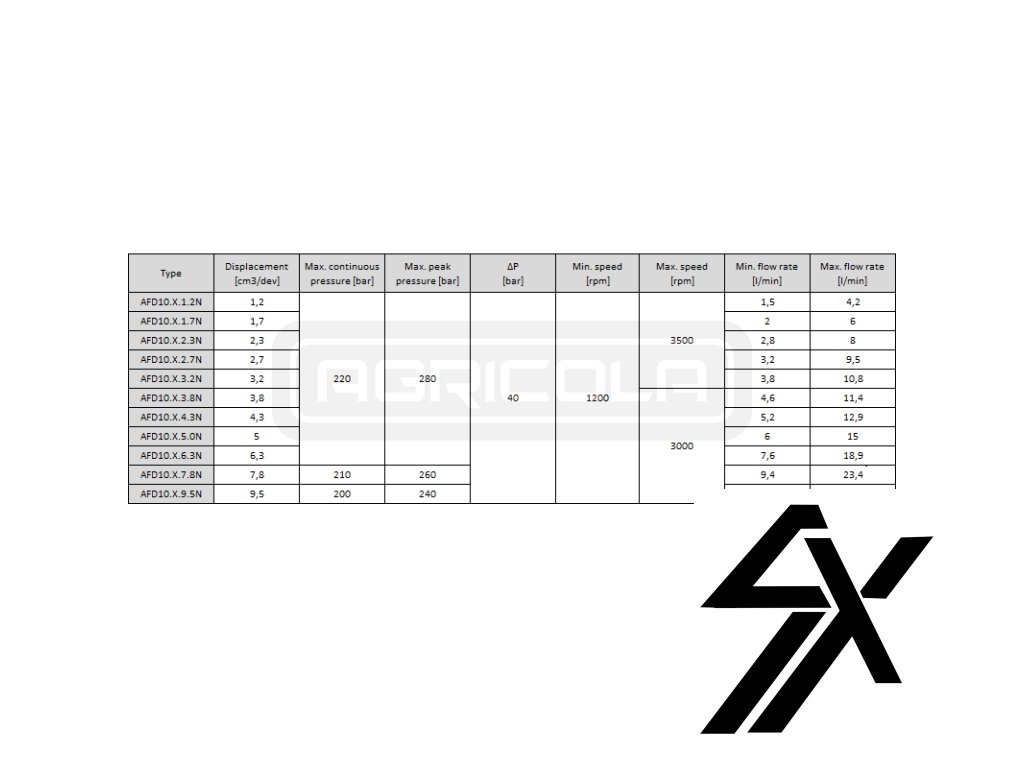

Technické údaje
| Rozsah vstupného prietoku | 4,5 - 12,6 l/min |
| Typ montáže: | skrutky M8 |
| Nominálny tlak: | 220 bar |
| Počet výstupných kanálov | 3 |
| Ďalšie funkcie: | |
| Maximálny tlak: | 280 bar |
| Rozsah prietoku na každom výstupe | 1,5 - 4,2 l/min |
| Počet sekcií: | 3 |
Dodatočné parametre
| Kategória: | Presné zubové |
|---|---|
| Záruka: | 2 roky |
