Presný ozubený delič prietoku oleja GR10 3x3,2cm3 1xIN - 3xOUT bez vyrovnávacích ventilov. Rozsah vstupného prietoku oleja: 11,4 - 32,4L/min.

Kód: 1.22.10.3.32.1.1
Neohodnotené
€502
Externý sklad 2-4dni

Presný ozubený delič prietoku oleja GR10 3x3,2cm3 1xIN - 3xOUT bez vyrovnávacích ventilov. Rozsah vstupného prietoku oleja: 11,4 - 32,4L/min.

Detailné informácie

Garancia doručenia
nepoškodeného tovaru
Doprava zdarma
Doprava zdarma
Pri objednávke nad 150€
Doručenie do druhého dňa
Doručenie do druhého dňa
na akúkoľvek adresu ak je tovar skladom

Podrobný popis

Presný ozubený delič prietoku oleja GR10 3x3,2cm3 1xIN - 3xOUT bez vyrovnávacích ventilov. Rozsah vstupného prietoku oleja: 11,4 - 32,4L/min.

Symbol: 1.22.10.3.32.1.1
Výrobca dielu: Modré Ascend Inštalatérske práce
Aplikácia: Presný delič prevodov, navrhnutý tak, aby rovnomerne rozdelil hlavný prúd oleja na dva rovnaké prúdy. Určené pre zariadenia a stroje, ktoré vyžadujú presné rozdelenie prúdu oleja bez ohľadu na vstupný tlak a zaťaženie prevádzkových prijímačov ako sú motory alebo akčné členy.
Kompaktný dizajn nevyžaduje veľa miesta a ponúka veľmi široké možnosti použitia. Používa sa hlavne na ovládanie rôzne zaťažených hydraulických servopohonov alebo hydromotorov pracujúcich súčasne a ich bezproblémový chod je technickou prioritou.
Počet vstupných kanálov IN:  1
Počet výstupných kanálov OUT:
3
Jednodielna nasiakavosť:
3,2 cm3/ot
Minimálne otáčky:
1200 ot./min
Maximálne otáčky: 3500 ot./min
Rozsah vstupného prietoku:
od 11,4 do 32,4 l/min
Výkon na všetkých výstupoch v rozsahu:
od 3,8 do 10,8 l/min

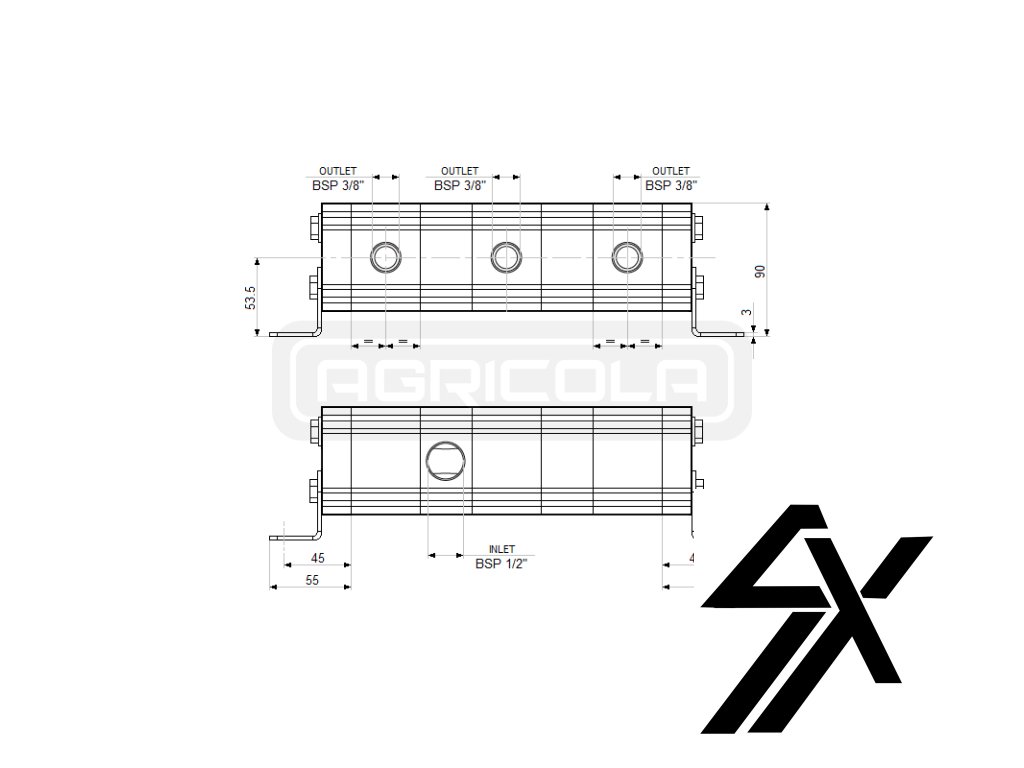

Vstupné vlákno: 1/2"
Výstupné vlákna: 3/8"
Maximálna súbežnosť:
97%  pri zachovaní odporúčaných parametrov tlaku ΔP.
Keď sa tlakový rozdiel na výstupoch zväčší, zníži sa súbeh približne o 1 % na 10 barov.
Kompenzácia chyby:
žiadne kompenzačné ventily na odstránenie chýb
Maximálny tlak v nepretržitej prevádzke:
220 bar
Maximálny tlak v dočasnej prevádzke:
280 bar
Odporúčané ΔP:
(rozdiel tlakov na jednotlivých sekciách)
> 40 barov

Technické údaje

Maximálny tlak: 280 bar
Rozsah prietoku na každom výstupe 3,8 - 10,8 l/min
Počet sekcií: 3
Typ montáže: skrutky M8
Rozsah vstupného prietoku 11,4 - 32,4 l/min
Nominálny tlak: 220 bar
Počet výstupných kanálov 3



Dodatočné parametre

Kategória: Presné zubové
Záruka: 2 roky
