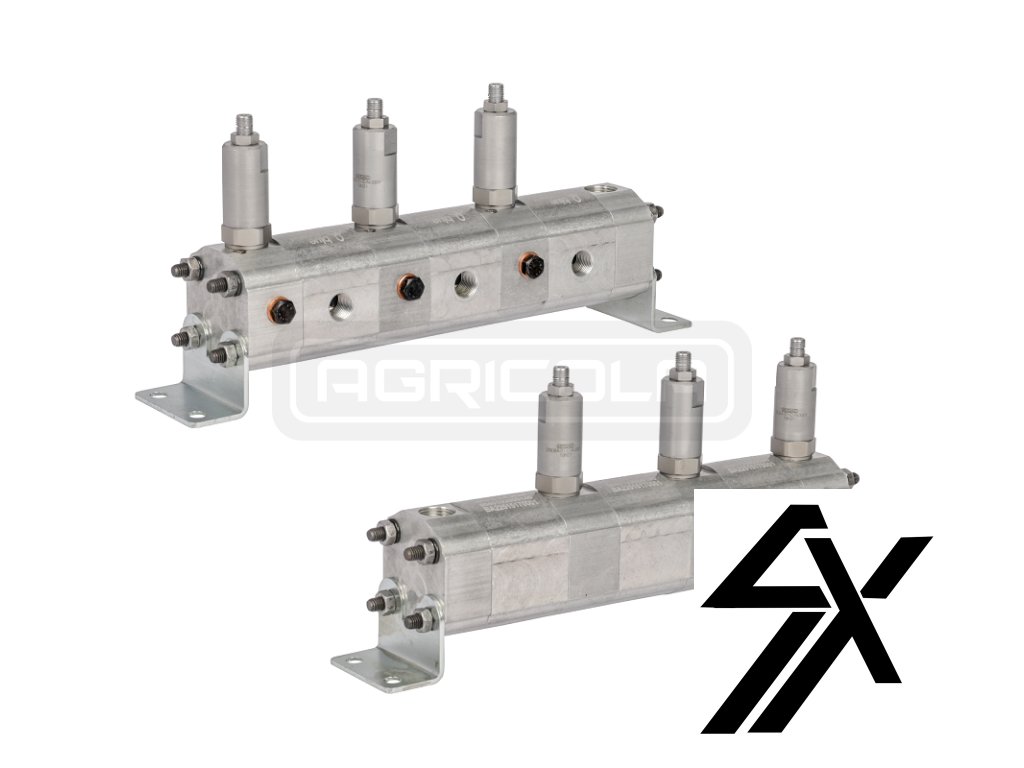

Presný ozubený delič prietoku oleja GR10 3x4,3cm3 1xIN - 3xOUT s vyrovnávacími ventilmi. Rozsah vstupného prietoku oleja: 15,6 - 37,5L/min.

Kód: 1.22.10.3.43.1.2
Neohodnotené
€765
Externý sklad 2-4dni

Presný ozubený delič prietoku oleja GR10 3x4,3cm3 1xIN - 3xOUT s vyrovnávacími ventilmi. Rozsah vstupného prietoku oleja: 15,6 - 37,5L/min.

Detailné informácie

Garancia doručenia
nepoškodeného tovaru
Doprava zdarma
Doprava zdarma
Pri objednávke nad 150€
Doručenie do druhého dňa
Doručenie do druhého dňa
na akúkoľvek adresu ak je tovar skladom

Podrobný popis

Presný ozubený delič prietoku oleja GR10 3x4,3cm3 1xIN - 3xOUT s vyrovnávacími ventilmi. Rozsah vstupného prietoku oleja: 15,6 - 37,5L/min.

Symbol: 1.22.10.3.43.1.2
Výrobca dielu: Modré Ascend Inštalatérske práce
Aplikácia: Presný delič prevodov, navrhnutý tak, aby rovnomerne rozdelil hlavný prúd oleja na dva rovnaké prúdy. Určené pre zariadenia a stroje, ktoré vyžadujú presné rozdelenie prúdu oleja bez ohľadu na vstupný tlak a zaťaženie prevádzkových prijímačov ako sú motory alebo akčné členy. Delič pracuje rovnako presne, keď olej prúdi v opačnom smere.

Kompaktný dizajn nevyžaduje veľa miesta a ponúka veľmi široké možnosti použitia.  Používa sa hlavne na ovládanie rôzne zaťažených hydraulických servopohonov alebo  hydromotorov pracujúcich súčasne a ich bezproblémový chod je technickou prioritou.

Vyrovnávacie resetovacie ventily namontované na každej sekcii deliča umožňujú resetovanie chyby po  každom dokončenom cykle pohonov alebo motorov. Delič s ventilmi na odstránenie chýb sa odporúča pre stroje, v ktorých servopohony alebo motory pracujú vo veľkom počte cyklov, kde existuje riziko hromadenia chýb pri delení prúdu oleja.

Počet vstupných kanálov IN:  1
Počet výstupných kanálov OUT:
3
Jednodielna nasiakavosť:
4,3 cm3/ot
Minimálne otáčky:
1200 ot./min
Maximálne otáčky:
3000 ot./min
Rozsah vstupného prietoku:
od 15,6 do 37,5 l/min
Výkon na všetkých výstupoch v rozsahu:
od 5,2 do 12,9 l/min

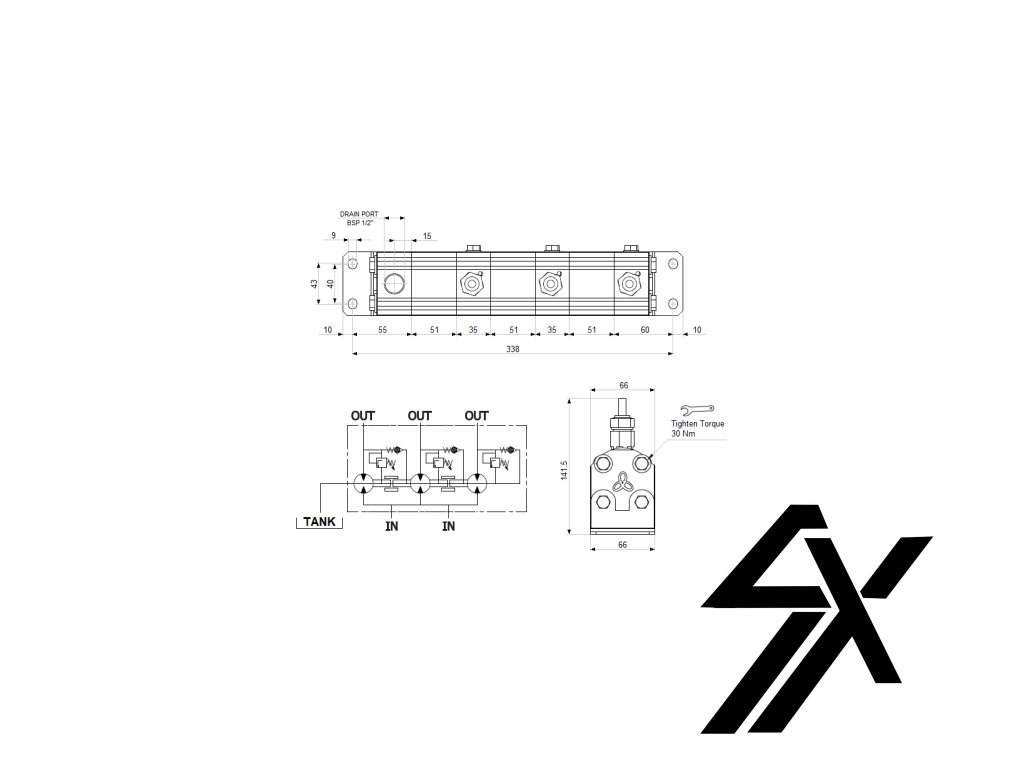

Vstupné vlákno: 1/2"
Výstupné vlákna: 3/8"
Závit vypúšťacieho portu: 1/2"
Maximálna súbežnosť s resetovacími ventilmi:
100%
Kompenzácia chyby:
aktívne vyrovnávacie resetovacie ventily po každom dokončenom cykle
Maximálny tlak v nepretržitej prevádzke:
220 bar
Maximálny tlak v dočasnej prevádzke:
280 bar
Rozsah tlaku vyrovnávacích ventilov:
70 - 210 bar
Výrobné nastavenie vyrovnávacích ventilov:
150 bar
Odporúčané ΔP:
(rozdiel tlakov na jednotlivých sekciách)
> 40 barov

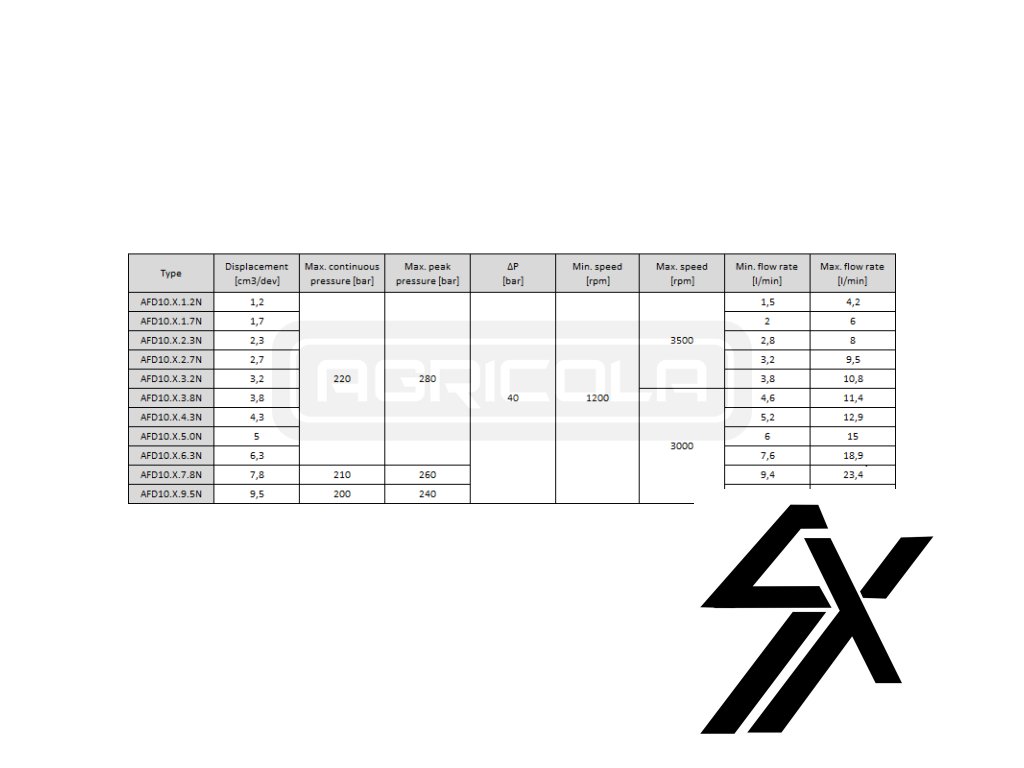

Technické údaje

Maximálny tlak: 280 bar
Rozsah prietoku na každom výstupe 5,2 - 12,5 l/min
Počet sekcií: 3
Typ montáže: skrutky M8
Rozsah vstupného prietoku 15,6 - 37,5 l/min
Nominálny tlak: 220 bar
Počet výstupných kanálov 3
Ďalšie funkcie: Vyvažovacie ventily na sekciách


Dodatočné parametre

Kategória: Presné zubové
Záruka: 2 roky
