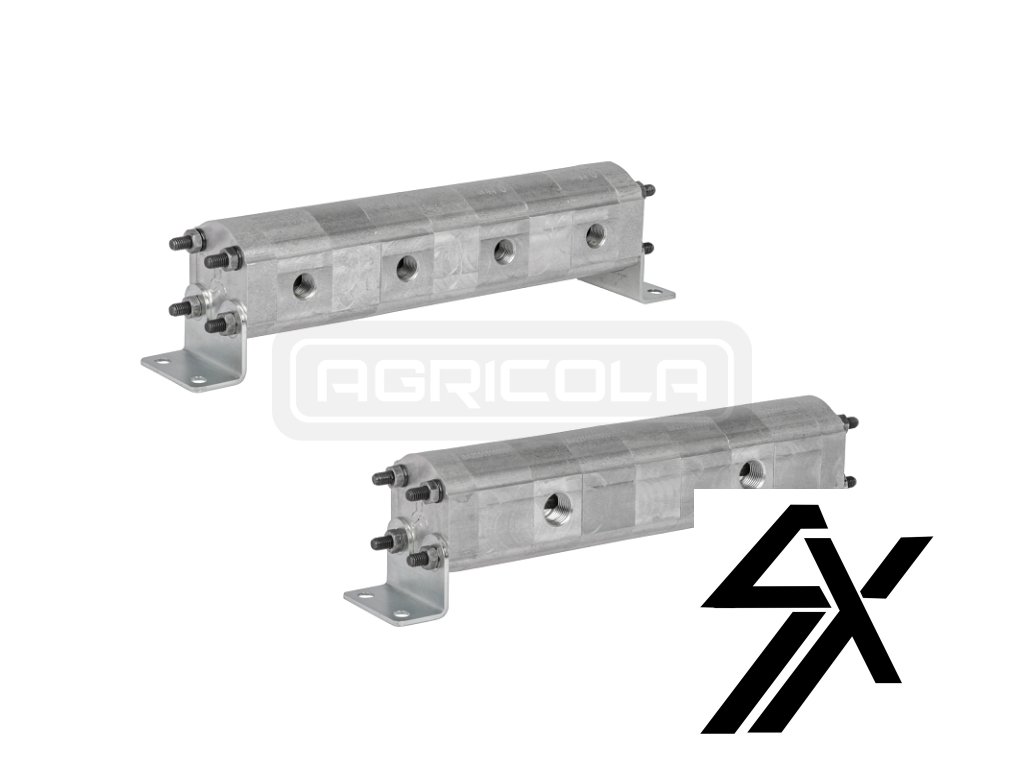

Presný ozubený delič prietoku oleja GR10 4x1,2cm3 2xIN - 4xOUT bez vyrovnávacích ventilov. Rozsah vstupného prietoku oleja: 1,5 - 4,2 l/min.

Kód: 1.22.10.4.12.1.1
Neohodnotené
€765
Externý sklad 2-4dni

Presný ozubený delič prietoku oleja GR10 4x1,2cm3 2xIN - 4xOUT bez vyrovnávacích ventilov. Rozsah vstupného prietoku oleja: 1,5 - 4,2 l/min.

Detailné informácie

Garancia doručenia
nepoškodeného tovaru
Doprava zdarma
Doprava zdarma
Pri objednávke nad 150€
Doručenie do druhého dňa
Doručenie do druhého dňa
na akúkoľvek adresu ak je tovar skladom

Podrobný popis

Presný ozubený delič prietoku oleja GR10 4x1,2cm3 2xIN - 4xOUT bez vyrovnávacích ventilov. Rozsah vstupného prietoku oleja: 1,5 - 4,2 l/min.

Symbol: 1.22.10.4.12.1.1
Výrobca dielu: Modré Ascend Inštalatérske práce
Aplikácia: Presný delič prevodov, navrhnutý tak, aby rovnomerne rozdelil jeden alebo dva nezávislé prúdy oleja na štyri rovnaké. V prípade jedného kŕmneho prúdu sa odporúča rozdeliť ho pred rozdeľovačom na dva menšie.
Určené pre zariadenia a stroje, ktoré vyžadujú presné rozdelenie prúdu oleja bez ohľadu na vstupný tlak a zaťaženie prevádzkových prijímačov ako sú motory alebo akčné členy.
Kompaktný dizajn nevyžaduje veľa miesta a ponúka veľmi široké možnosti použitia. Používa sa hlavne na ovládanie rôzne zaťažených hydraulických servopohonov alebo hydromotorov pracujúcich súčasne a ich bezproblémový chod je technickou prioritou.
Počet vstupných kanálov IN:   (v prípade jedného kŕmneho prúdu sa odporúča rozdeliť ho na dva menšie bežným odpaliskom)
Počet výstupných kanálov OUT:
4
Jednodielna nasiakavosť:
1,2 cm3/ot
Minimálne otáčky:
1200 ot./min
Maximálne otáčky: 3500 ot./min
Rozsah vstupného prietoku:
od 6 do 16,8 l/min
Výkon na všetkých výstupoch v rozsahu:
od 1,5 do 4,2 l/min

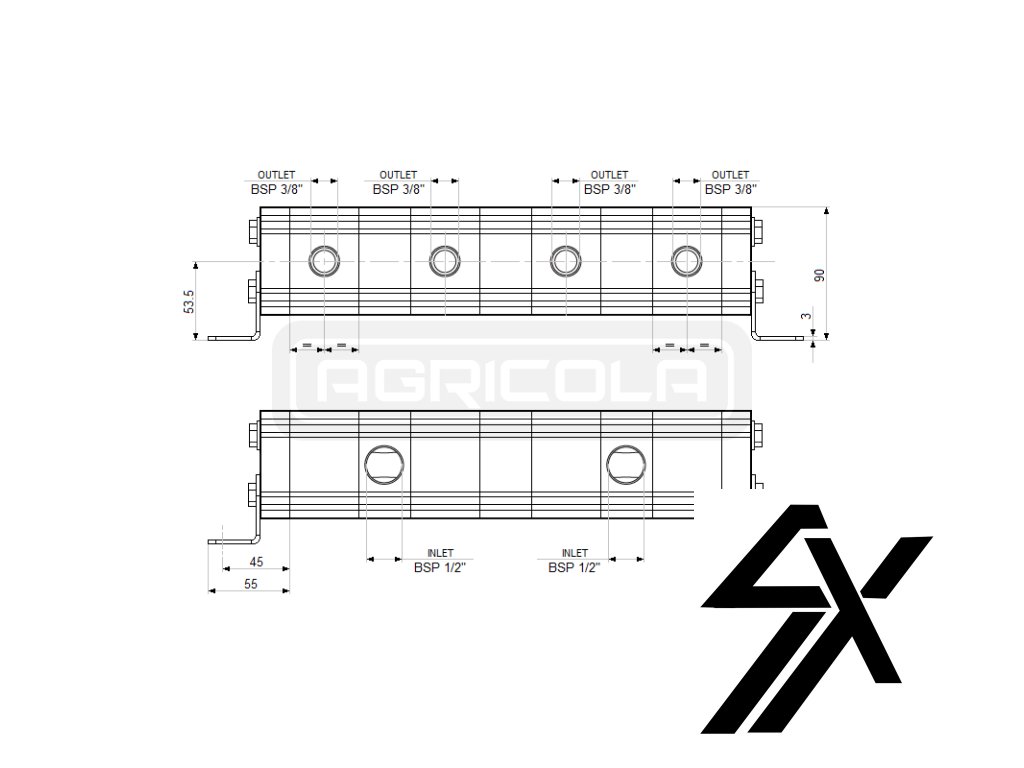

Vstupné vlákna: 1/2"
Výstupné vlákna: 3/8"
Maximálna súbežnosť:
97%  pri zachovaní odporúčaných parametrov tlaku ΔP.
Keď sa tlakový rozdiel na výstupoch zväčší, zníži sa súbeh približne o 1 % na 10 barov.
Kompenzácia chyby:
žiadne kompenzačné ventily na odstránenie chýb
Maximálny tlak v nepretržitej prevádzke:
220 bar
Maximálny tlak v dočasnej prevádzke:
280 bar
Odporúčané ΔP:
(rozdiel tlakov na jednotlivých sekciách)
> 40 barov

Technické údaje

Počet sekcií: 4
Maximálny tlak: 280 bar
Rozsah prietoku na každom výstupe 1,5 - 4,2 l/min
Typ montáže: skrutky M8
Rozsah vstupného prietoku 6 - 16,8 l/min
Počet výstupných kanálov 4
Nominálny tlak: 220 bar

Dodatočné parametre

Kategória: Presné zubové
Záruka: 2 roky
