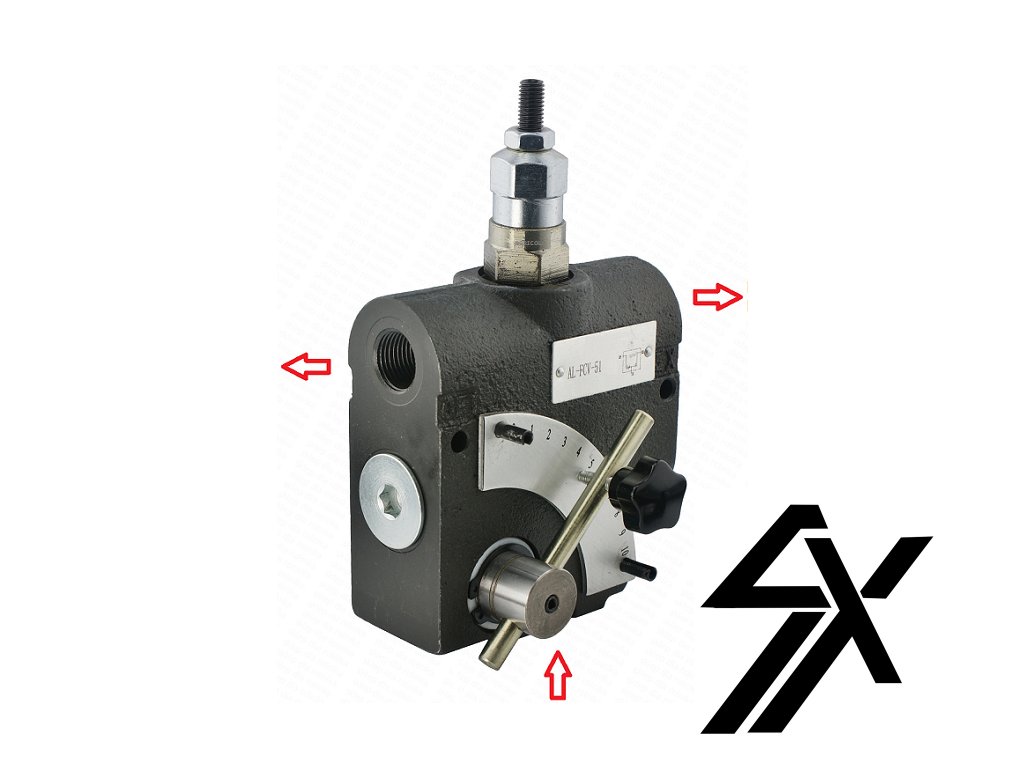

Proporcionálny ventil, delič prietoku, regulátor prietoku VPR3 so stupnicou a závity bezpečnostného ventilu: 1/2" prietok: 60L/min maximálny tlak: 210bar
Kód: 1.35.10.215
Súvisiaci tovar
Podrobný popis
Regulátor rozdeľuje hlavný prúd oleja z čerpadla na dva nezávislé prúdy, ktoré môžu napájať dva prúdy
nezávislé hydraulické systémy. Umožňuje nastaviť špecifický prietok na prvej hlavnej
prijímač, prebytočný olej sa vypustí do druhého prijímača. Pri zmene výkonu čerpadla
hlavný prijímač dostáva vždy rovnaké množstvo oleja, prietok sa mení iba na druhom prijímači.
Je ideálny pre traktory a iné stroje, kde je systém poháňaný jedným čerpadlom
riadenie (orbitrol) a hlavná hydraulika (čelný nakladač). Potom sa nastaví konštantný prietok
orbitrol, zvyšok oleja bude poháňať hydrauliku v nakladači. Množstvo oleja dodávaného do nakladača závisí od
výkon čerpadla v danom momente. Množstvo oleja privádzaného na orbitrol je vždy konštantné
zabezpečuje hladké a efektívne riadenie stroja.
Ventil sa nastavuje pomocou nastavovacej páky a nastavenie je možné zaistiť
pomocou gombíka počítadla. Má 10-bodovú stupnicu, ktorá vám pomôže zapamätať si
špecifické nastavenia, užitočné, ak potrebujete často meniť nastavenia prietoku
VŠEOBECNÉ INFORMÁCIE:
Pripojenie: Pripojte IN k napájacej linke a CF k prioritnému prijímaču alebo systémovej linke
hydraulické, kde je potrebná regulácia prietoku. Pripojte EX k druhému prijímaču.
Maximálny prietok na prívodnom porte (IN): 60L/min
Rozsah regulácie prietoku na prioritnom kanáli (CF): 0-115L/min
Počet hydraulických otvorov v tele: 3
Vnútorné závity v tele: 1/2''
Materiál tela: liatina
ROZSAH TLAKU:
Maximálny povolený tlak: 210 bar
TEPLOTNÝ ROZSAH A TYP OLEJA:
Prípustná teplota okolia: -40 C až +60 C
Prípustná teplota oleja: -15 C až +80 C
Typ oleja: Hydraulický olej na báze minerálneho oleja

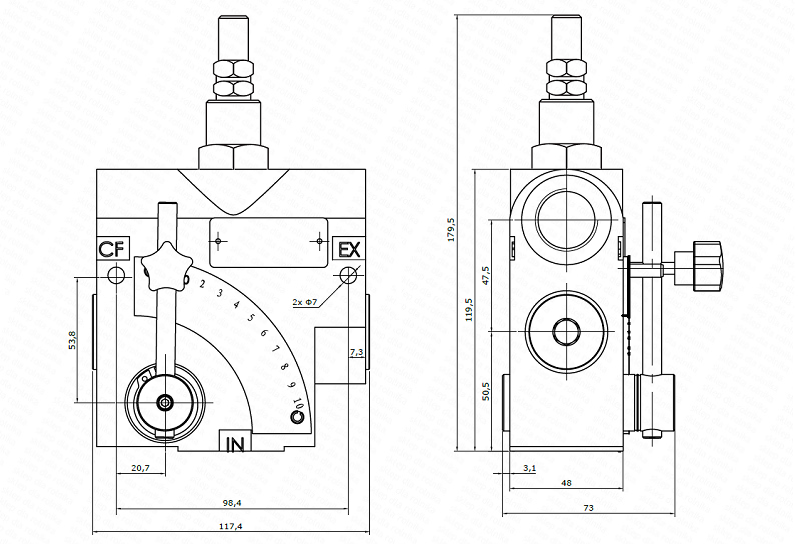

GRAFICKÁ SCHÉMA:
Technické údaje
| Maximálny tlak: | 210 bar |
| Nominálny tlak: | 180 bar |
| Úloha v systéme | Regulácia prietoku |
| Typ ovládania: | manuál |
| Nite | G 1/2"". |
Dodatočné parametre
| Kategória: | Hydraulika a doplnky |
|---|---|
| Záruka: | 2 roky |
