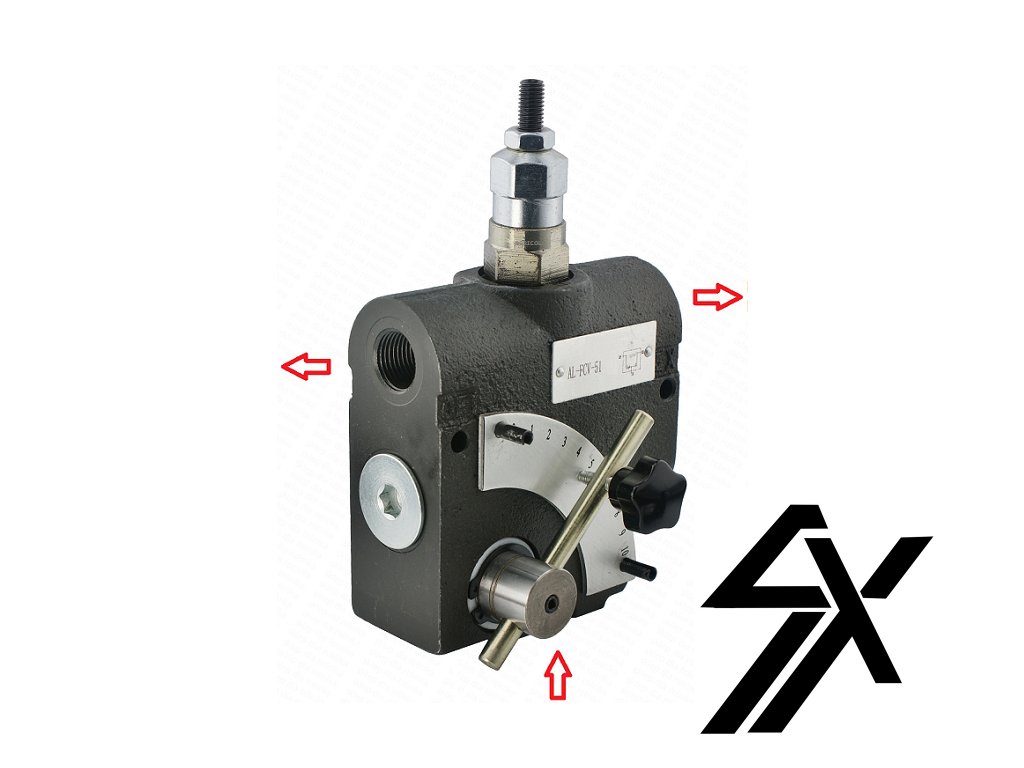

Proporcionálny ventil, delič prietoku, regulátor prietoku VPR3 so stupnicou a závity bezpečnostného ventilu: 3/4" prietok: 115L/min maximálny tlak: 210bar

Kód: 1.35.10.216
Neohodnotené
€92,20
Externý sklad 2-4dni

Proporcionálny ventil, delič prietoku, regulátor prietoku VPR3 so stupnicou a závity bezpečnostného ventilu: 3/4" prietok: 115L/min maximálny tlak: 210bar

Detailné informácie

Garancia doručenia
nepoškodeného tovaru
Doprava zdarma
Doprava zdarma
Pri objednávke nad 150€
Doručenie do druhého dňa
Doručenie do druhého dňa
na akúkoľvek adresu ak je tovar skladom

Podrobný popis

Regulátor rozdeľuje hlavný prúd oleja z čerpadla na dva nezávislé prúdy, ktoré môžu napájať dva prúdy

nezávislé hydraulické systémy. Umožňuje nastaviť špecifický prietok na prvej hlavnej

prijímač, prebytočný olej sa vypustí do druhého prijímača. Pri zmene výkonu čerpadla

hlavný prijímač dostáva vždy rovnaké množstvo oleja, prietok sa mení iba na druhom prijímači.



Je ideálny pre traktory a iné stroje, kde je systém poháňaný jedným čerpadlom

riadenie (orbitrol) a hlavná hydraulika (čelný nakladač). Potom sa nastaví konštantný prietok

 orbitrol, zvyšok oleja bude poháňať hydrauliku v nakladači. Množstvo oleja dodávaného do nakladača závisí od

výkon čerpadla v danom momente. Množstvo oleja privádzaného na orbitrol je vždy konštantné

zabezpečuje hladké a efektívne riadenie stroja.



 Ventil sa nastavuje pomocou nastavovacej páky a nastavenie je možné zaistiť

 pomocou gombíka počítadla. Má 10-bodovú stupnicu, ktorá vám pomôže zapamätať si

 špecifické nastavenia, užitočné, ak potrebujete často meniť nastavenia prietoku



VŠEOBECNÉ INFORMÁCIE:

  Pripojenie: Pripojte IN k napájacej linke a CF k prioritnému prijímaču alebo systémovej linke

 hydraulické, kde je potrebná regulácia prietoku. Pripojte EX k druhému prijímaču.





 Maximálny prietok na prívodnom porte (IN): 152L/min

 Rozsah regulácie prietoku na prioritnom kanáli (CF): 0,5-100L/min

 Počet hydraulických otvorov v tele: 3

 Vnútorné závity v tele: 3/4''

 Materiál tela: liatina



 ROZSAH TLAKU:



Maximálny povolený tlak: 210 bar



TEPLOTNÝ ROZSAH A TYP OLEJA:



Prípustná teplota okolia: -40 C až +60 C

Prípustná teplota oleja: -15 C až +80 C

Typ oleja: Hydraulický olej na báze minerálneho oleja

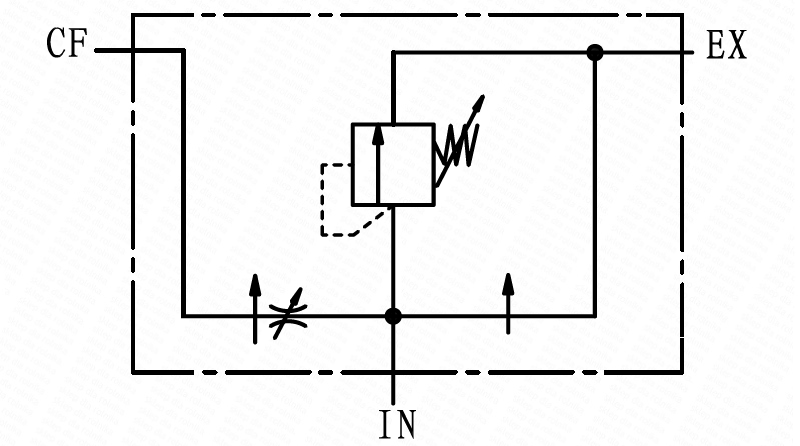

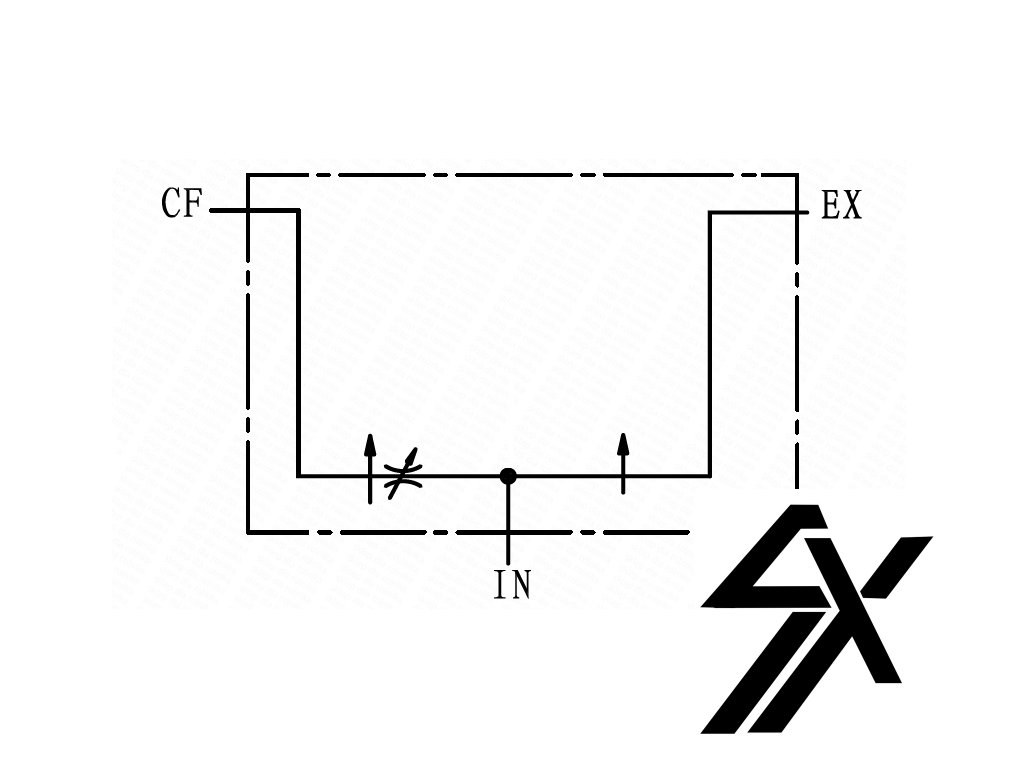

GRAFICKÁ SCHÉMA:



Technické údaje

Maximálny tlak: 210 bar
Nominálny tlak: 180 bar
Úloha v systéme Regulácia prietoku
Typ ovládania: manuál
Nite G 3/4"".


Dodatočné parametre

Kategória: Hydraulika a doplnky
Záruka: 2 roky
