Sekvenčný ventil VS2C nastavenie poradia závitov pohonov: 1/2" prietok: 70L/min maximálny tlak: 180bar

Kód: 1.35.39.015
Neohodnotené
€51,35
Momentálne nedostupné

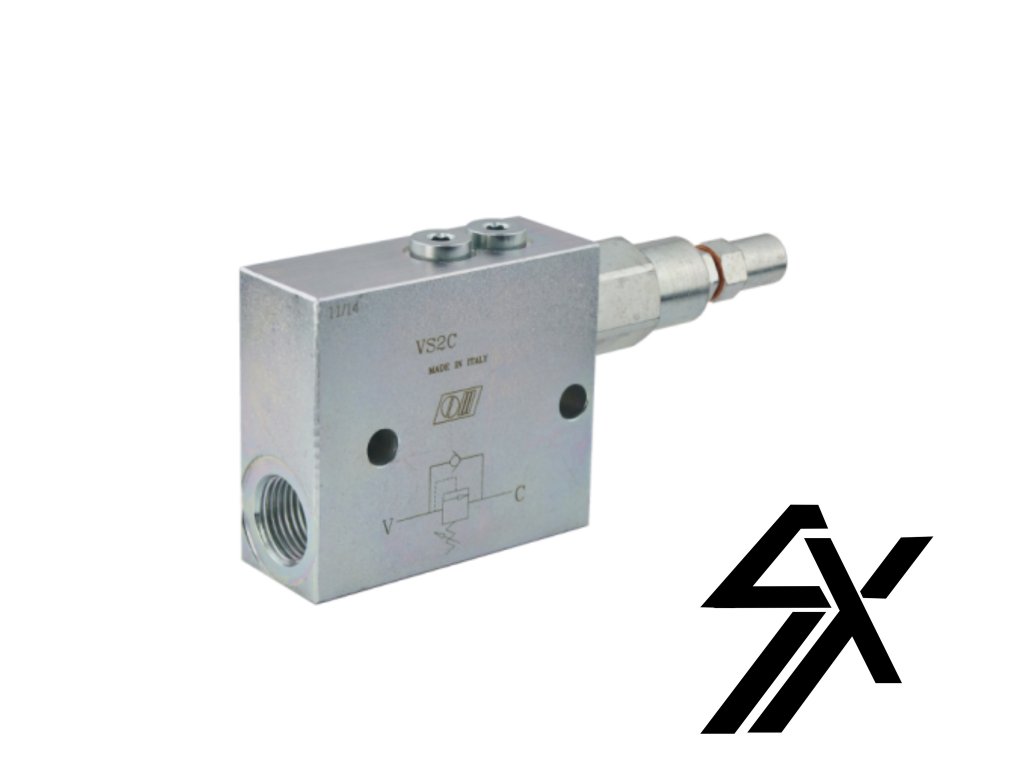

PRIAMY SEKVENČNÝ HYDRAULICKÝ VENTIL VS2C 1/2"

Detailné informácie

Garancia doručenia
nepoškodeného tovaru
Doprava zdarma
Doprava zdarma
Pri objednávke nad 150€
Doručenie do druhého dňa
Doručenie do druhého dňa
na akúkoľvek adresu ak je tovar skladom

Podrobný popis

Je široko používaný v hydraulických systémoch v poľnohospodárstve, stavebníctve a priemysle.



Ventil funguje dobre v systémoch, v ktorých pracujú dva pohony napájané z jedného zdroja,  napr

sekcii v distribútorovi. Ventil pomáha určiť poradie, v ktorom tieto pohony pracujú nezávisle

 veľkosť a zaťaženie. Druhý ovládač sa začne vysúvať až vtedy, keď je  úplne vysunutý

prvý  alebo ak prvý narazí počas vysúvania na odpor,  čo spôsobí zvýšenie tlaku

a otvorením sekvenčného ventilu. Nižšie si môžete  pozrieť konkrétne schémy  a aplikácie

 tieto ventily:

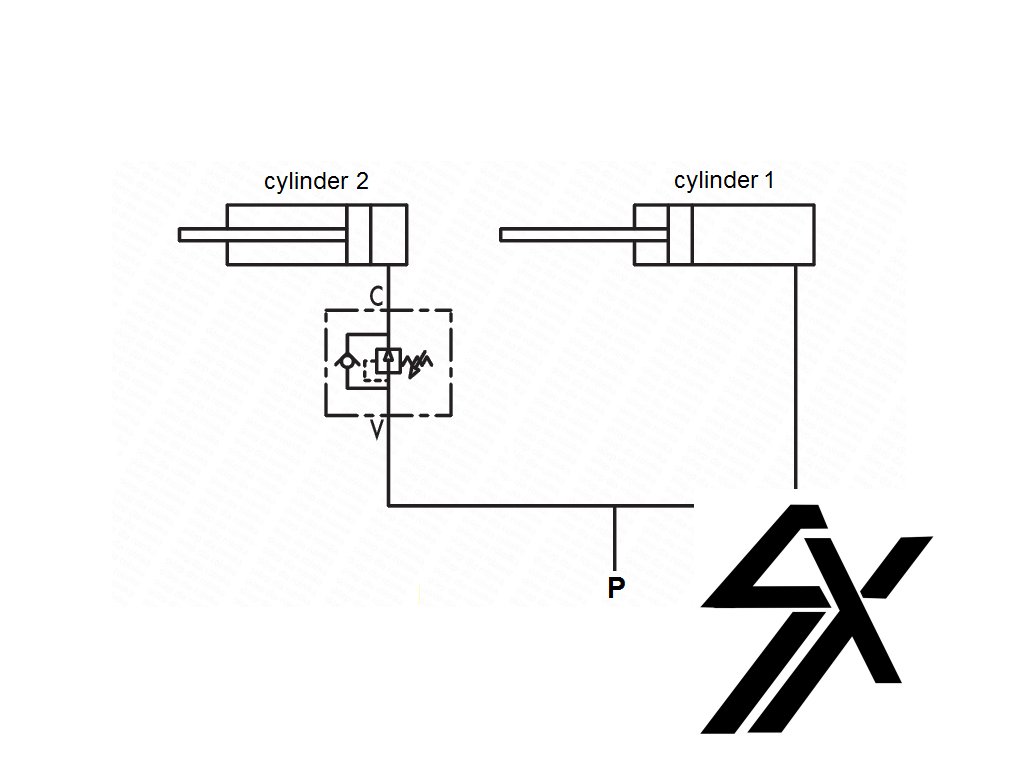

NASTAVENIE POSTUPNOSTI VYŤAHU DVOCH JEDNOSTRANNÝCH AKTUÁTOROV

POUŽITIE JEDNÉHO sekvenčného ventilu:





NASTAVENIE PREVÁDZKOVEJ SEKVENCIE DVOCH OBOJSTRANNÝCH AKTUÁTOROV

POUŽITIE DVOCH sekvenčných ventilov:





Ventil sa nastavuje pomocou gombíka a nastavenie je možné zabezpečiť  pomocou

 poistná matica.

VŠEOBECNÉ INFORMÁCIE:



Pripojenie: Pripojte V k elektrickému vedeniu. Pripojte C k prijímaču, ktorý máte

 začnite pracovať ako druhý.





Maximálny prietok: 70L/min

 Počet hydraulických otvorov v tele: 2

 Vnútorné závity v tele [BSP]: 1/2''

 Materiál: pozinkovaná oceľ



 ROZSAH TLAKU:



Rozsah regulácie tlaku ventilu: 10-180bar

 Výrobné nastavenie ventilu: 90 bar

 Nastavenie ventilu: 30 barov na celú otáčku



TEPLOTNÝ ROZSAH A TYP OLEJA:



Prípustná teplota okolia: -40 C až +60 C

Prípustná teplota oleja: -15 C až +80 C

Typ oleja: Hydraulický olej na báze minerálneho oleja

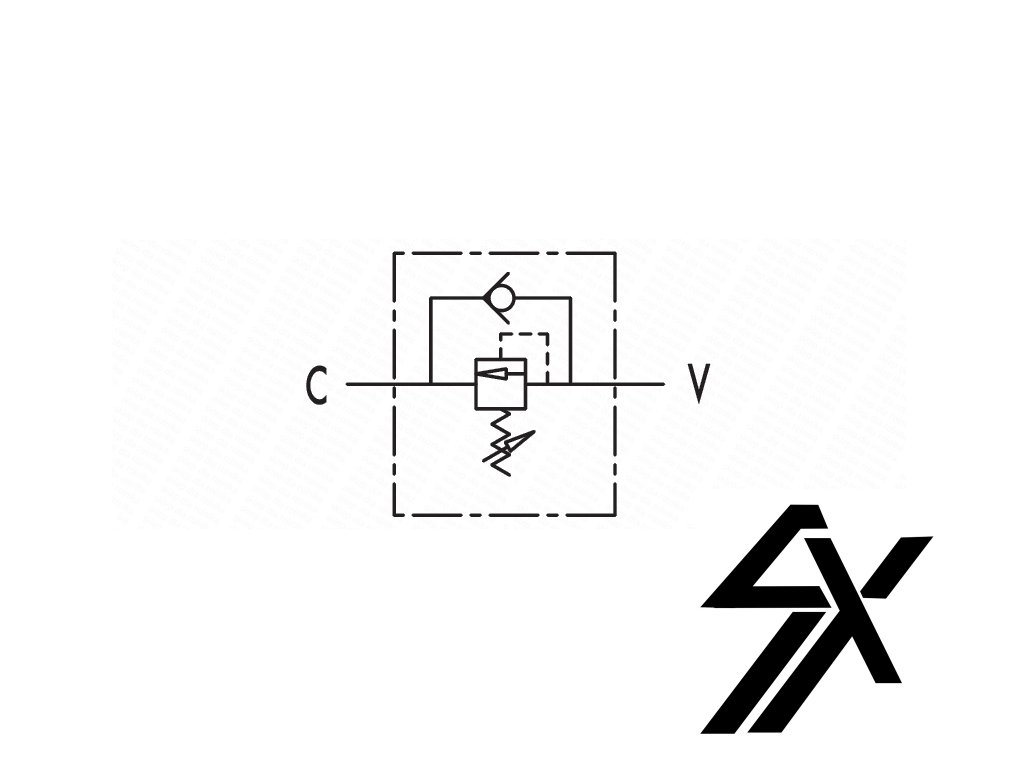

GRAFICKÁ SCHÉMA:



Technické údaje

Typ ovládania: Stroj
Nite G 1/2"".
Maximálny tlak: 180 bar
Nominálny tlak: 160 barov
Úloha v systéme Zaradenie činnosti akčných členov

Dodatočné parametre

Kategória: Sekvenčné ventily
Záruka: 2 roky
