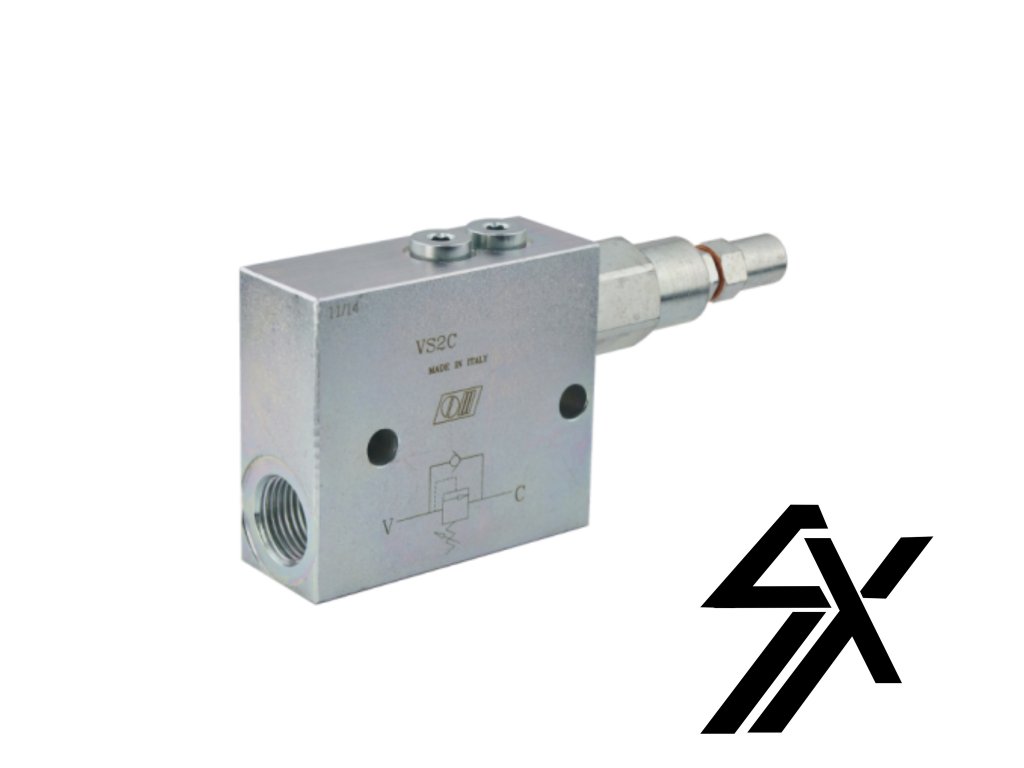

Sekvenčný ventil VS2C nastavenie poradia závitov pohonov: 3/8" prietok: 35L/min maximálny tlak: 180bar
Kód: 4261
Súvisiaci tovar
Podrobný popis
Je široko používaný v hydraulických systémoch v poľnohospodárstve, stavebníctve a priemysle.
Ventil funguje dobre v systémoch, v ktorých pracujú dva pohony napájané z jedného zdroja, napr
sekcii v distribútorovi. Ventil pomáha určiť poradie, v ktorom tieto pohony pracujú nezávisle
veľkosť a zaťaženie. Druhý ovládač sa začne vysúvať až vtedy, keď je úplne vysunutý
prvý alebo ak prvý narazí počas vysúvania na odpor, čo spôsobí zvýšenie tlaku
a otvorením sekvenčného ventilu. Nižšie si môžete pozrieť konkrétne schémy a aplikácie
tieto ventily:

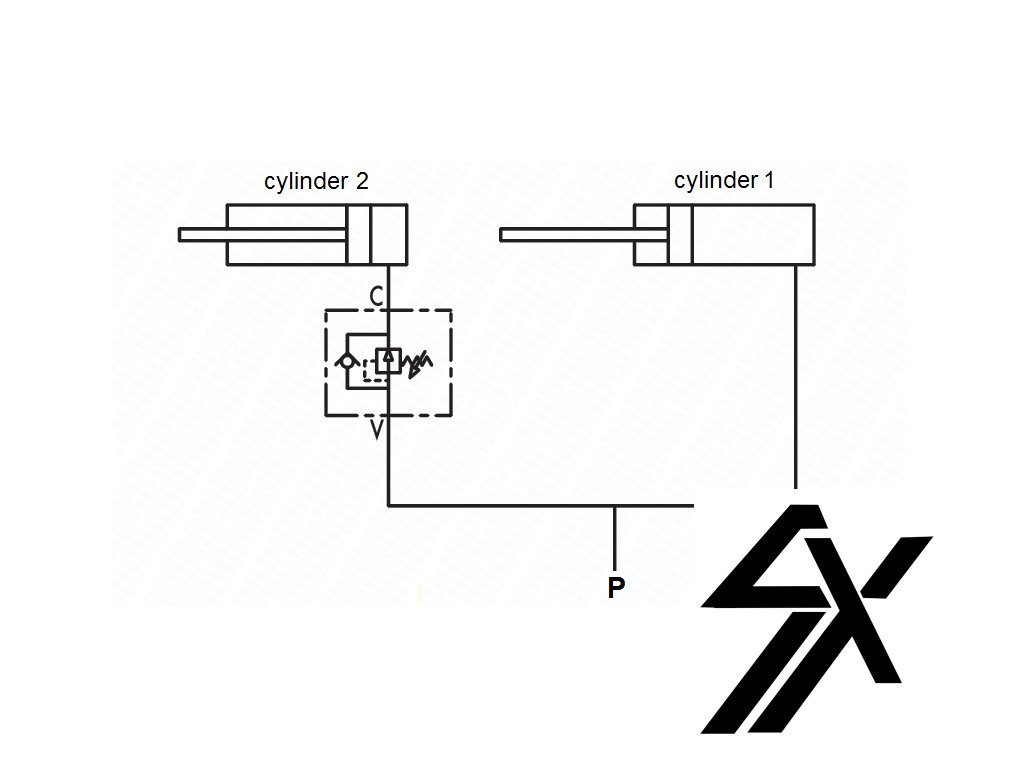

NASTAVENIE POSTUPNOSTI VYŤAHU DVOCH JEDNOSTRANNÝCH AKTUÁTOROV
POUŽITIE JEDNÉHO sekvenčného ventilu:
NASTAVENIE PREVÁDZKOVEJ SEKVENCIE DVOCH OBOJSTRANNÝCH AKTUÁTOROV
POUŽITIE DVOCH sekvenčných ventilov:
Ventil sa nastavuje pomocou gombíka a nastavenie je možné zabezpečiť pomocou
poistná matica.
VŠEOBECNÉ INFORMÁCIE:
Pripojenie: Pripojte V k elektrickému vedeniu. Pripojte C k prijímaču, ktorý máte
začnite pracovať ako druhý.
Maximálny prietok: 35L/min
Počet hydraulických otvorov v tele: 2
Vnútorné závity v tele [BSP]: 3/8'
Materiál: pozinkovaná oceľ
ROZSAH TLAKU:
Rozsah regulácie tlaku ventilu: 10-180bar
Výrobné nastavenie ventilu: 90 bar
Nastavenie ventilu: 30 barov na celú otáčku
TEPLOTNÝ ROZSAH A TYP OLEJA:
Prípustná teplota okolia: -40 C až +60 C
Prípustná teplota oleja: -15 C až +80 C
Typ oleja: Hydraulický olej na báze minerálneho oleja

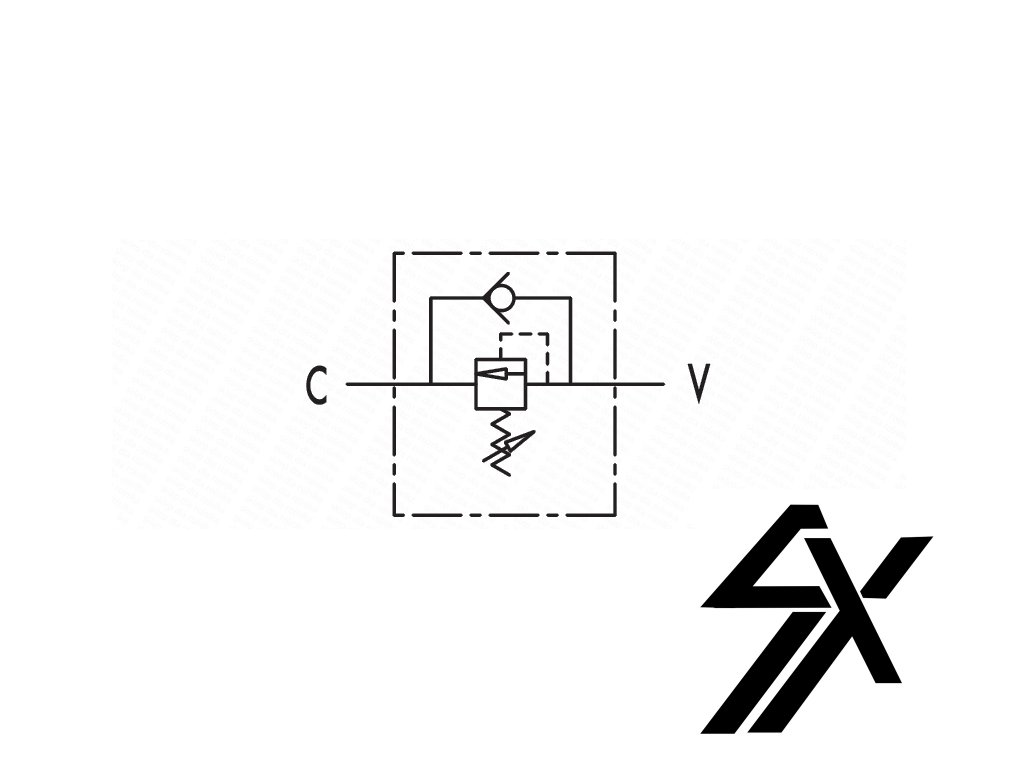

GRAFICKÁ SCHÉMA:
Technické údaje
| Typ ovládania: | Stroj |
| Nite | G 3/8"". |
| Maximálny tlak: | 180 bar |
| Nominálny tlak: | 160 barov |
| Úloha v systéme | Zaradenie činnosti akčných členov |
Dodatočné parametre
| Kategória: | Sekvenčné ventily |
|---|---|
| Záruka: | 2 roky |
