VABP poistný ventil 1/2" 80L/min(50+30) 350bar
Kód: 1.35.11.015Podrobný popis
VABP poistný ventil 1/2" 80L/min(50+30) 350bar
Je široko používaný v hydraulických systémoch v poľnohospodárstve, stavebníctve a priemysle.
Používa sa v systémoch s dvoma čerpadlami pracujúcimi paralelne a napájajúcimi rovnaký prijímač.
Opísaný systém spravidla obsahuje čerpadlo s vysokou účinnosťou, ale pracujúce pri nízkom tlaku
menšie čerpadlo pracujúce pri oveľa vyššom tlaku. Keď sa dosiahne nastavený tlak, prietok
z väčšieho čerpadla sa vypúšťa do prepadu. Od tohto momentu je prijímač napájaný menšou pumpou
pracuje pri vyššom tlaku pri nižšej spotrebe energie.
Ventil funguje skvele v lisoch, kde veľké čerpadlo rýchlo vysunie lisovací valec v okamihu
keď pohon narazí na odpor, prietok z veľkého čerpadla sa presmeruje do spätného vedenia, preč od neho
krútiaci moment sa pohon vysunie vďaka malému čerpadlu nastavenému na vysoký tlak. Akčný člen
spomaľuje posuv, ale výrazne zvyšuje výkon potrebný na žehlenie.
Použitie systému dvoch čerpadiel s ventilom VABP výrazne znižuje spotrebu energie,
a skracuje pracovný cyklus ovládača alebo iného prijímača.
PRIPOJENIE:
Pripojte BP k čerpadlu s vyšším prietokom
Pripojte AP k čerpadlu s nižším prietokom
Pripojte U k prijímaču, napr
Pripojte T k spätnému vedeniu
Pripojte M k manometru
TLAKY:
Maximálny prietok BP: 50L/min
Maximálny prietok AP: 30L/min
Maximálny prietok T: 80L/min
KONŠTRUKCIA:
Počet hydraulických otvorov v tele: 4 (+ 1 pre manometer)
Vnútorné závity v tele:
BP: 1/2'' [BSP]; AP: 3/8" [BSP] ; T: 3/4" [BSP] ; U: 1/2" [BSP]
Materiál tela: pozinkovaná oceľ
Materiál nastavovacieho gombíka: plast
ROZSAH TLAKU:
Ventil má dva prepadové ventily, tlak sa nastavuje individuálne pre každé čerpadlo
pomocou gombíkov. Ventil je možné zaistiť pomocou poistnej skrutky.
Maximálny pracovný tlak: 350 bar
Rozsah nastavenia tlaku BP: 20 - 80 bar
Rozsah nastavenia tlaku na AP: 50 - 330 bar
TEPLOTNÝ ROZSAH A TYP OLEJA:
Prípustná teplota okolia: -40 C až +60 C
Prípustná teplota oleja: -15 C až +80 C
Typ oleja: Hydraulický olej na báze minerálneho oleja

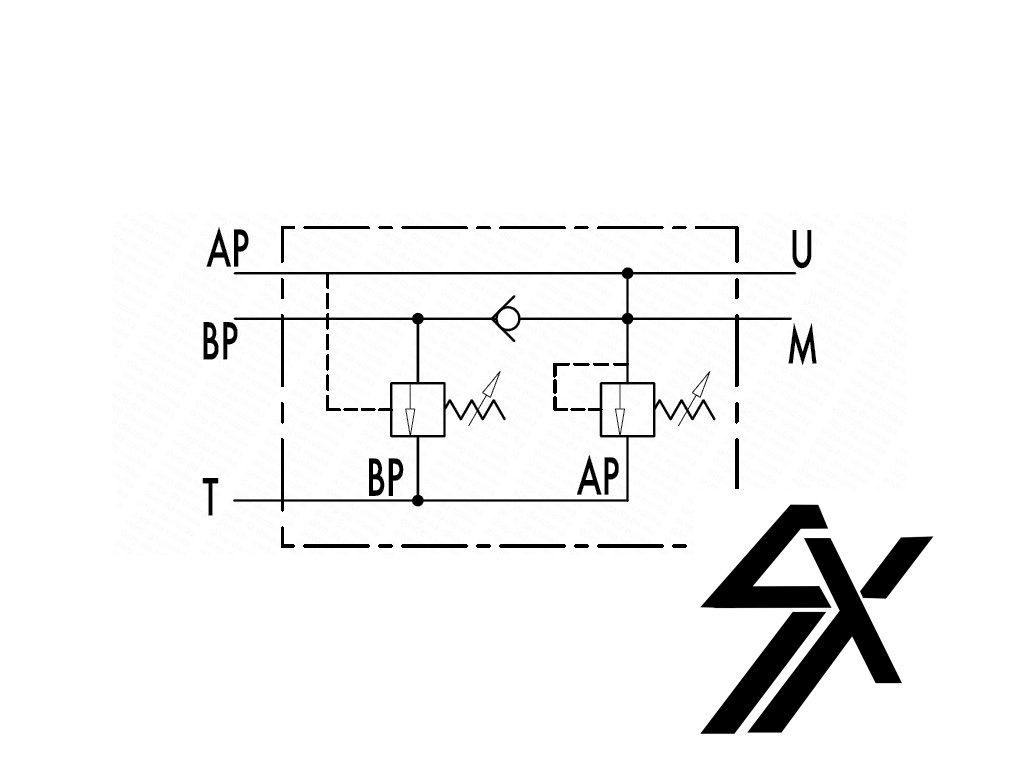

HYDRAULICKÝ SCHÉMA :
Technické údaje
Maximálny tlak: | 350 barov |
Nominálny tlak: | 320 bar |
Úloha v systéme | Na prevádzku dvoch čerpadiel |
Typ ovládania: | Stroj |
Pripojenie | G 1/2"". |
Dodatočné parametre
Kategória: | Poistný ventil VABP |
---|---|
Záruka: | 2 roky |
