VABP poistný ventil 3/8" 60L/min(40+20) 300bar

Kód: 1.35.11.010
Neohodnotené
€161
Momentálne nedostupné

VABP poistný ventil 3/8" 60L/min(40+20) 300bar



Detailné informácie

Garancia doručenia
nepoškodeného tovaru
Doprava zdarma
Doprava zdarma
Pri objednávke nad 150€
Doručenie do druhého dňa
Doručenie do druhého dňa
na akúkoľvek adresu ak je tovar skladom

Podrobný popis

VABP poistný ventil 3/8" 60L/min(40+20) 300bar

Je široko používaný v hydraulických systémoch v poľnohospodárstve, stavebníctve a priemysle.

Používa sa v systémoch s dvoma čerpadlami pracujúcimi paralelne a napájajúcimi rovnaký prijímač.

Opísaný systém spravidla obsahuje čerpadlo s vysokou účinnosťou, ale pracujúce pri nízkom tlaku

menšie čerpadlo pracujúce pri oveľa vyššom tlaku. Keď sa dosiahne nastavený tlak, prietok

 z väčšieho čerpadla sa vypúšťa do prepadu. Od tohto momentu je prijímač napájaný menšou pumpou

pracuje pri vyššom tlaku pri nižšej spotrebe energie.



Ventil funguje skvele v lisoch, kde veľké čerpadlo rýchlo vysunie lisovací valec v okamihu

 keď pohon narazí na odpor, prietok z veľkého čerpadla sa presmeruje do spätného vedenia, preč od neho

 krútiaci moment sa pohon vysunie vďaka malému čerpadlu nastavenému na vysoký tlak. Akčný člen

spomaľuje posuv, ale výrazne zvyšuje výkon potrebný na žehlenie.



Použitie systému dvoch čerpadiel s ventilom VABP výrazne znižuje spotrebu energie,

a skracuje pracovný cyklus ovládača alebo iného prijímača.



PRIPOJENIE:

Pripojte BP k čerpadlu s vyšším prietokom

Pripojte AP k čerpadlu s nižším prietokom

Pripojte U k prijímaču, napr

Pripojte T k spätnému vedeniu

Pripojte M k manometru



TLAKY:

Maximálny prietok BP: 40L/min

Maximálny prietok AP: 20L/min

Maximálny prietok T: 60L/min



KONŠTRUKCIA:

Počet hydraulických otvorov v tele: 4 (+ 1 pre manometer)

Vnútorné závity v tele:

 BP: 3/8'' [BSP]; AP: 1/4" [BSP] ; T: 1/2" [BSP] ; U: 3/8" [BSP]



Materiál tela: pozinkovaná oceľ

Materiál nastavovacieho gombíka: plast



ROZSAH TLAKU:

Ventil má dva prepadové ventily, tlak sa nastavuje individuálne pre každé čerpadlo

 pomocou  gombíkov. Ventil je možné zaistiť pomocou poistnej skrutky.



Maximálny pracovný tlak: 300 bar

Rozsah nastavenia tlaku BP: 20 - 80 bar

Rozsah nastavenia tlaku na AP: 50 - 330 bar



TEPLOTNÝ ROZSAH A TYP OLEJA:

Prípustná teplota okolia: -40 C až +60 C

Prípustná teplota oleja: -15 C až +80 C

Typ oleja: Hydraulický olej na báze minerálneho oleja

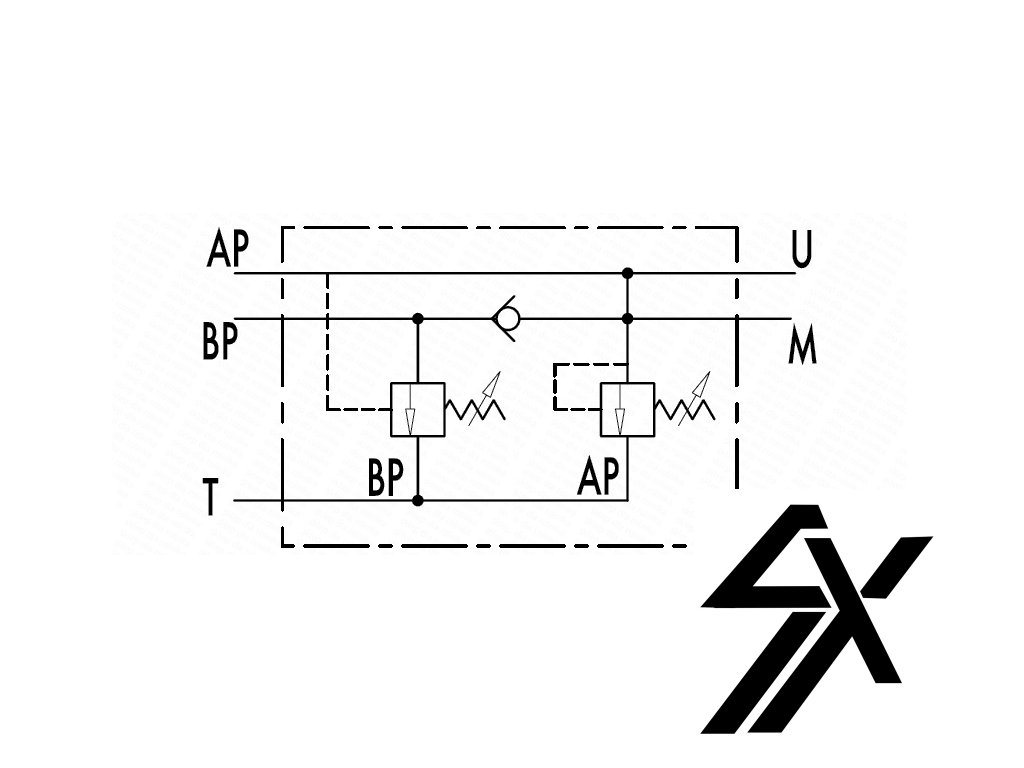

HYDRAULICKÝ SCHÉMA :





Technické údaje

Maximálny tlak: 300 barov
Nominálny tlak: 270 bar
Úloha v systéme Na prevádzku dvoch čerpadiel
Typ ovládania: Stroj
Pripojenie G 3/8"".
