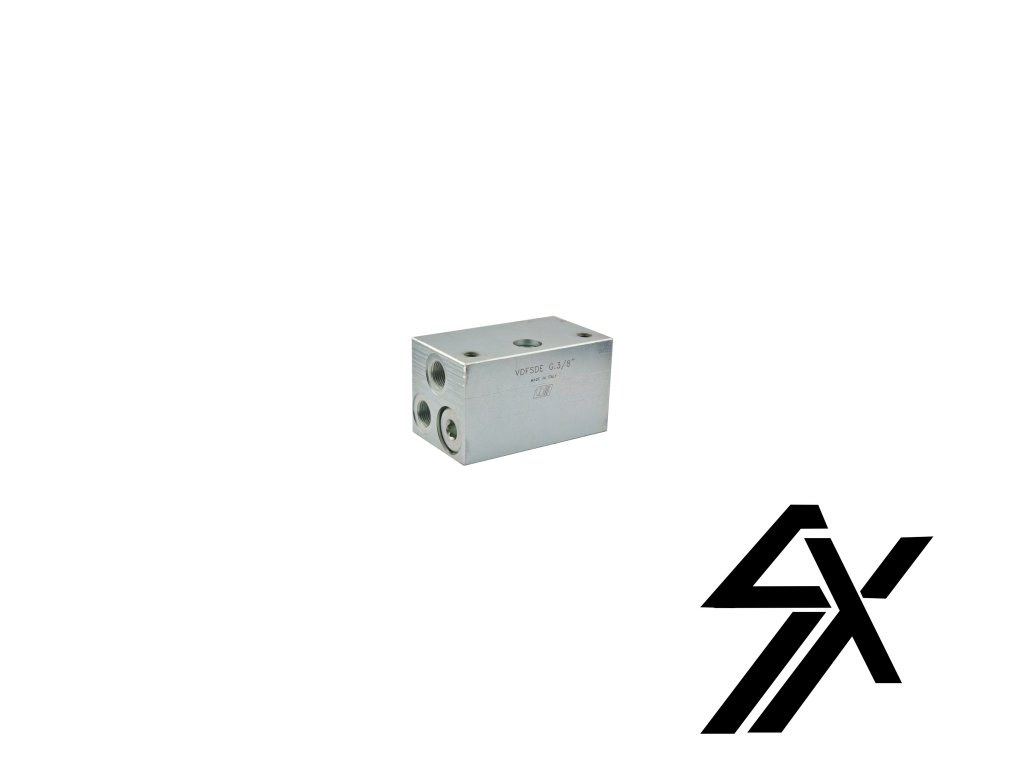

HYDRAULICKÝ VENTIL PRE VÝSEVNÝ ZNAČKOVAČ VDFSDE 3/8"

Kód: 1.35.53.002
Neohodnotené
Značka: Hydraulisk
€147
Externý sklad 2-4dni

HYDRAULICKÝ VENTIL PRE VÝSEVNÝ ZNAČKOVAČ VDFSDE 3/8"

PRE VÝSAJOVÝ ZNAČKOVAČ S DVOMA DVOJČINNÝMI VALCMI

Detailné informácie

Garancia doručenia
nepoškodeného tovaru
Doprava zdarma
Doprava zdarma
Pri objednávke nad 150€
Doručenie do druhého dňa
Doručenie do druhého dňa
na akúkoľvek adresu ak je tovar skladom

Podrobný popis

Výroba:

Originál taliansky výrobok značky Oleodinamica Marchesini, symbol: VDFSDE 3/8"; 1.35.53.002

Aplikácia:

Tento ventil sa používa na hydraulické ovládanie značkovačov v sejačkách, sadzačkách zemiakov a podobných strojoch. Po správnom pripojení ventilu k pohonom môže operátor ľubovoľne prepínať polohu značiek bez opustenia kabíny traktora.

Prispôsobené pre sejacie stroje, v ktorých sú značkovače ovládané pomocou dvoch dvojčinných valcov. Ventil umožňuje ovládanie sejačky v traktoroch s dvomi hydraulickými výstupmi alebo cez jednu sekciu s výstupmi A a B v hydraulickom rozvádzači.

Princíp činnosti:

Obsluha môže po správnom pripojení ventilu k pohonom ľubovoľne prepínať polohy značiek bez opustenia kabíny traktora.

Postupnosť udalostí po uvoľnení
tlaku oleja na V2:

Značka A sa vysúva - Značka A sa zasúva - Značka B sa vysúva - Značka B sa zasúva

Pripojenie :

Pripojte V1 a V2 k elektrickému vedeniu, napr. do zásuviek v traktore alebo dvoch portov A a B v sekcii rozvádzača. Pripojte jednu stranu A a B z ventilu k portom C2 na dvojčinných pohonoch.

Pripojte druhú stranu A a B z ventilu k portom C1 na pohonoch.

Výhodou ventilu VDFSDE v porovnaní s jedným VDFS je možnosť pripojiť všetky štyri káble od dvojčinných pohonov do jednej kocky.

Pomocou VDFS môžeme ku kocke pripojiť len dva káble od pohonov a ďalšie dva je potrebné premostiť odpaliskom a pripojiť k traktoru samostatným káblom.

Technické údaje:

  • Maximálny prietok: 40L/min
  • Počet hydraulických otvorov v tele: 6
  • Vnútorné závity v tele: BSP 3/8"
  • Materiál: pozinkovaná oceľ
  • Maximálny povolený tlak: 350 bar
  • Hmotnosť: 2 540 kg

Teplotný rozsah a typ oleja:

  • Prípustná teplota okolia: -40 C až +60 C
  • Prípustná teplota oleja: -15 C až +80 C
  • Typ oleja: Hydraulický olej na báze minerálneho oleja

Technická schéma:
